Ключові моменти:

• Продукт може мати різні ETA для лінійних з'єднань, швів та проходок
• ETA має бути самостійним документом, що містить всю можливу інформацію щодо характеристик продукту на європейському ринку
• ETA є результатом випробувань та їх інтерполяції


ETA є документом, що базується на продукті, тобто ETA диференціюються залежно від кожного продукту, а не від системи застосування, специфічної для об'єкта. Оскільки стандарти EN для різних застосувань, таких як проникнення, лінійні з'єднання та периметральні з'єднання, є різними, EOTA видає окремий ETA для кожного відповідного застосування для кожного продукту. Для протипожежних продуктів (Hilti) ETA містять сферу застосування на основі випробувань EN.


Рисунок 1: Стандарти випробувань, що відповідають різним застосуванням

Отже, на першому етапі необхідно визначити відповідний тип продукту для необхідного типу проникнення. Потім можна знайти відповідний ETA і витягти всю необхідну інформацію. Після цього можна вибрати відповідний продукт з універсального асортименту HILTI для всіх застосувань.

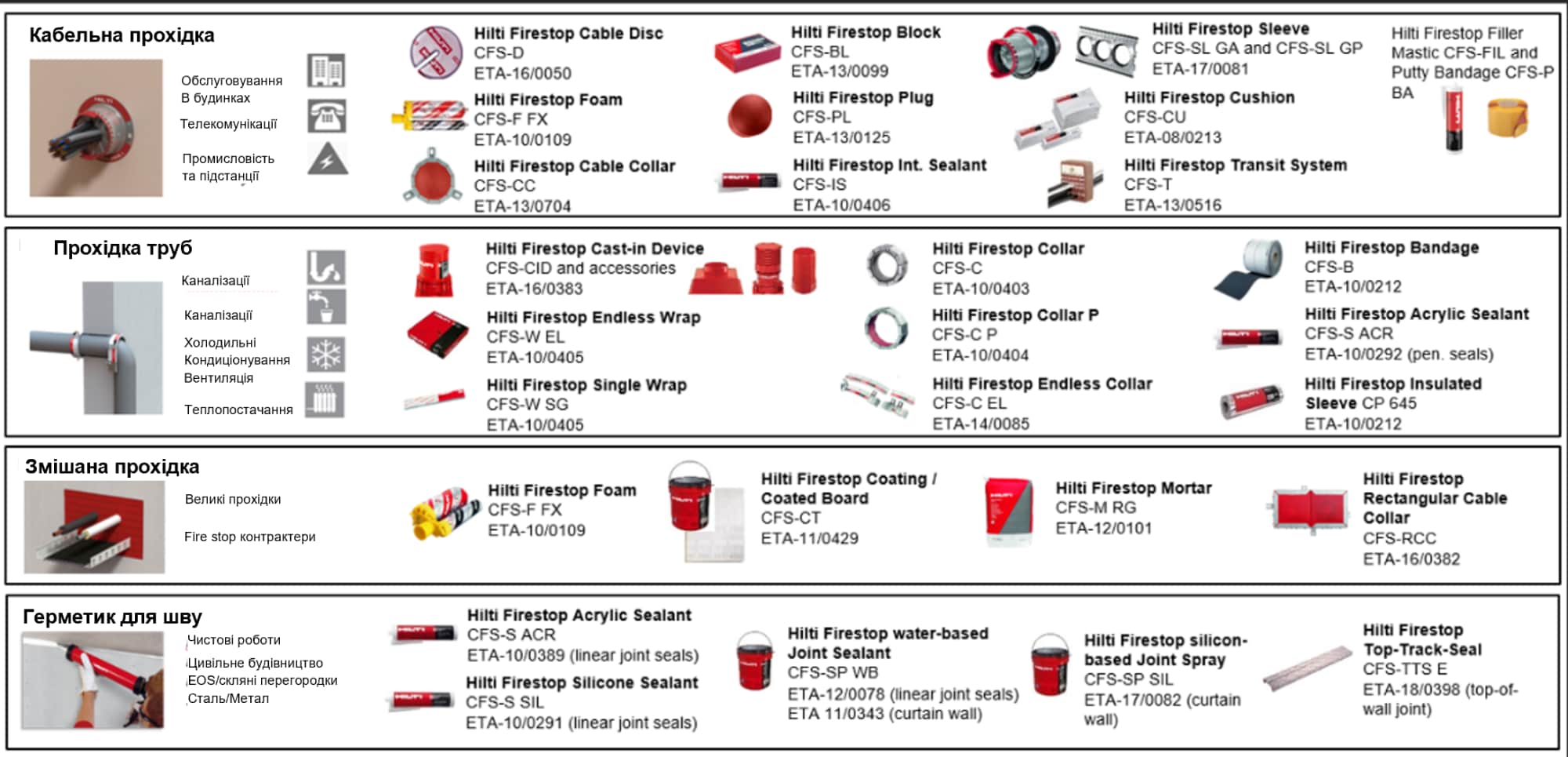

Рисунок 2. Можливий асортимент HILTI, що відповідає кожному типу застосування


Всі ETA для продуктів HILTI можна знайти на HOL (Hilti Online - www.hilti.ua) для вашого європейського ринку або для ринків, які дотримуються стандартів EN. Ви можете перейти до категорії «Вогнезахист» у вкладці «Продукти». Потім виберіть продукт і знайдіть технічну документацію, як показано на рис. 3

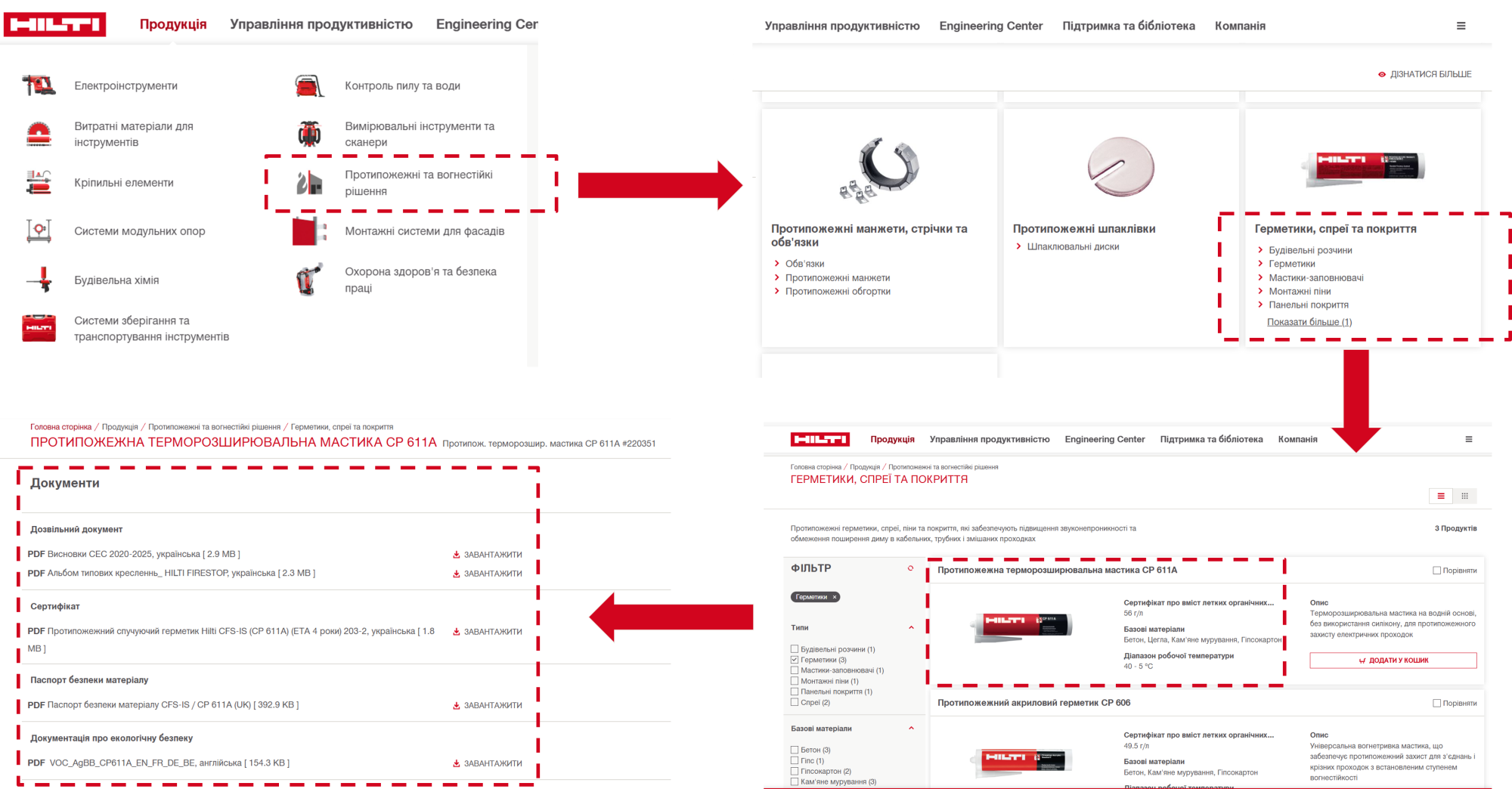

Рисунок 3. Кроки для доступу до затвердженого ETA на HOL

На першій сторінці ETA міститься така інформація, як номер ETA з датою видачі, відповідний продукт і завод-виробник, кількість сторінок у самій ETA та номер EAD з датою видачі і версією як посиланням.

Документи починаються з пояснення складу та конструкції всіх можливих варіантів продукту, а також переліку допоміжних продуктів, таких як мінеральна вата, герметик тощо. ETA також згадує виробника допоміжних продуктів для забезпечення відповідності. Вона чітко визначає передбачуване використання продукту, пов'язані характеристики та результати їхньої ефективності, а також методи оцінки, що використовуються для їхньої оцінки.

Далі йде Додаток-A/1, в якому зазначено діапазон усіх опорних матеріалів, скорочення, що використовуються в документі, вказівки щодо монтажу та інформація про те, як повністю герметизувати продукт для всіх варіантів з різними опорними матеріалами. Це представлено за допомогою різних варіантів конструкції, які були випробувані. (Зверніть увагу, що для будь-яких змін у конструкції ущільнення необхідно отримати інженерну оцінку від виробника продукту).

У додатку A/1 також перелічено всі можливі проникні послуги разом з такими параметрами, як матеріал, ізоляційне покриття, діапазон розмірів та відповідний тип продукту. Він містить критерії розміщення, тобто мінімальну відстань, необхідну між двома продуктами у разі наявності декількох отворів, та пояснює різні характеристики продукту, такі як здатність до повторного проникнення, водостійкість, звукоізоляція/акустика тощо.

Асортимент продукції HILTI проходить випробування на додаткові характеристики, які, в свою чергу, включаються в ETA, такі як:

Додаток-B/2 в основному представлений у вигляді таблиць, що полегшує його розуміння. Він містить усі можливі класи пожежної безпеки, що відповідають усім випробуваним комбінаціям базового матеріалу, типу розташування/ущільнення та варіантів проникнення з варіантами продукту. Усі ці комбінації перераховані у вигляді декількох таблиць.

У ньому розглядаються різні типи ізоляції, такі як безперервна та перервана, а також різні матеріали. У ньому також зазначено максимальну кількість продукту, яку можна використовувати для досягнення максимального класу вогнестійкості.
EI 180-C/U 180 min. як вогнестійкості, так і температури/ізоляції
ETA має визначену номенклатуру для опису різних типів класів. Найбільш часто використовуються класи вогнестійкості та температури. У додатку C/3 перелічено всі еталонні стандарти, що використовуються для розробки процедури випробувань. Зверніть увагу, що інформація, викладена в різних додатках, є взаємозамінною. Крім того, кількість додатків може відрізнятися від ETA до ETA.

Hilti періодично додає різні результати випробувань шляхом перегляду ETA, щоб забезпечити відповідність стандартам і зберегти лідерство на ринку. Всі ETA продуктів перелічені в розділі «Технічні документи» на сайті Hilti Online (www.hilti.ua). Hilti також запустила у багатьох європейських країнах селектор ETA для протипожежних засобів, який допоможе вам звузити коло продуктів Hilti, що відповідають вашим вимогам.
