На основі питання на інженерній платформі ask.hilti про роботу із звітом розрахунку PROFIS ENGINEERING, спробуємо надати коротку відповідь.

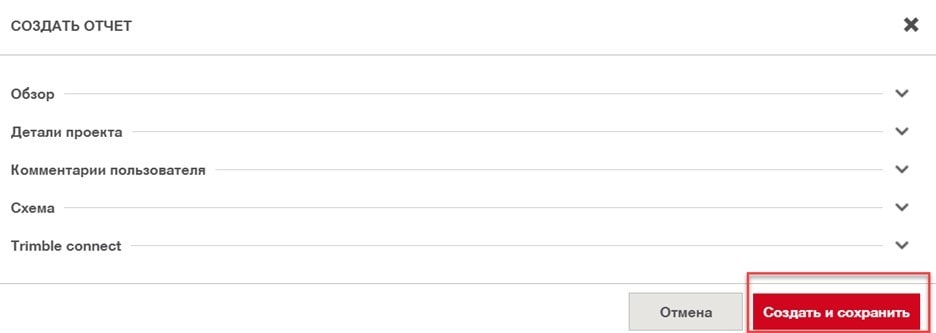

Початковим етапом в аналізі звіту, звичайно, слугує створення самого звіту в програмному комплексі PROFIS ENGINEERING. Для цього в правій частині робочого вікна, ми переходимо по вкладці «Створити звіт» (див. малюнок нижче)

Перед вами з’явиться випливаюче вікно по створенню проекту, який буде містити пункти:

·       Огляд, в якому ви побачите зальний вигляд вузла, який моделювався та основні конкретного випадку.

·       Деталі проекту та коментарі користувача.

·       Схема, де виз можете відредагувати шаблон звіту та вибрати мову.

·       Trimble connect

Якщо всі налаштування виконані, можете натиснути на клавішу «Створити і зберегти», та отримати сам звіт.

Після цього можемо переходити до даних, які нам надаються в звіті із розрахунку останньої версії Hilti PROFIS Engineering (на момент постингу статті версія 3.0.80).

Потрібно відмітити, що зараз ми проаналізуємо варіант звіту, який буде створено в програмному комплексі HILTI PROFIS ENGINEERING PREMIUM а не STANDART. Основні принципи роботи зі звітом залишатимуться спільними, проте оскільки ми сьогодні проаналізуємо звіт із застосуванням методики розрахунку опорної плити за гнучким а не жорстким методом, це потрібно враховувати.

В зверху першої сторінки ми бачимо поля, де попередньо можна було заповнити назву компанії, контактні дані, назву проекту та інше, яка буде дублюватись на кожній наступній сторінці звіту.

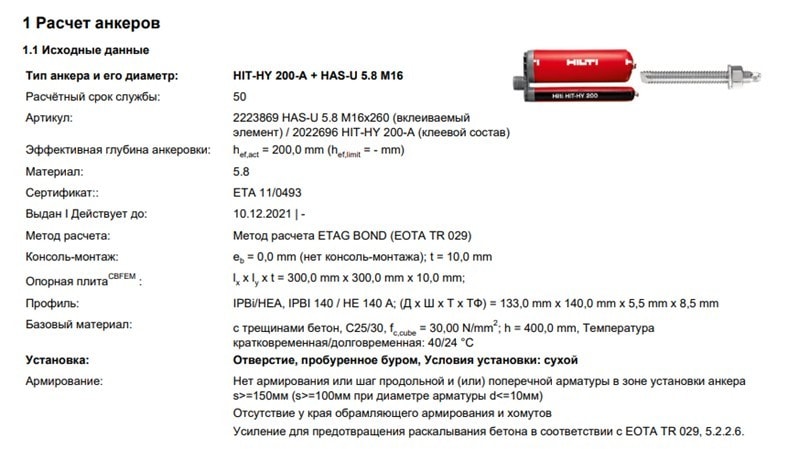

На тій же першій сторінці нижче, ми переходимо до розділу 1 Розрахунок анкерів, в підрозділ 1.1 Вихідні дані. Тут ми отримаємо зібрану інформацію щодо анкера компанії HILTI, який ми змоделювали в програмному комплексі PROFIS ENGINEERING, від типу, моделі чи діаметру анкера до глибини посадки в базовий матеріал, сертифікатів та методики розрахунку. Буде вказано інформація про базовий матеріал, опорні елементи вузла (плити, профіля) та тип встановлення анкера.

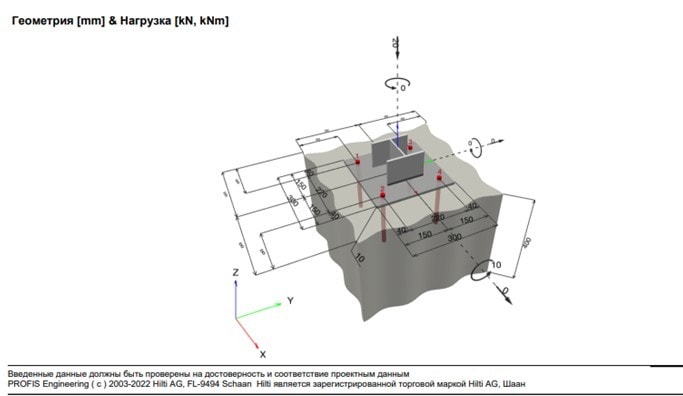

Знизу сторінки 1, надається 3Д модель вузла, із вказанням геометричних розмірів та навантаженням.

Хочемо відмітити, що інформація р.1.1 може слугувати ще і для детальної перевірки всіх основних вихідних даних.

В підрозділі 1.2 надається інформація по результуючих навантаженнях на окремий анкер та вказанням розміщення анкерів в розтягнутій або стиснутій зоні бетону.

Результати по розрахунку анкерів на розтяг будуть приведені в підрозділі 1.3.

Типи руйнування, як і в PROFIS ENGINEERING так і звіті, показані при руйнуванні анкерів по сталі (для одиночного анкера) та руйнуванні по бетону різного виду (для групи анкерів).

Для простоти аналізу, таблиця містить значення заданих навантажень на анкер чи групу анкерів, міцність по розрахунку, яку по факту анкер буде сприймати в конкретному випадку та коефікієнт використання βN , що є відношенням заданого навантаження на анкер до міцності по розрахунку.

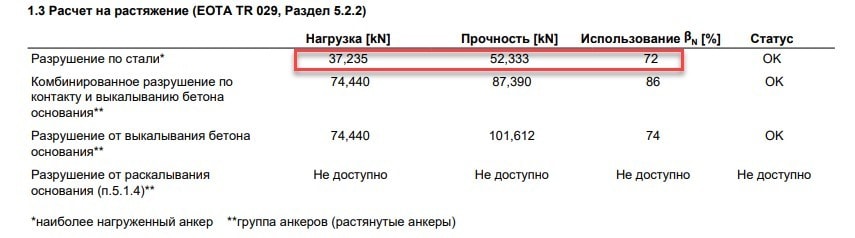

Наприклад на малюнку нижче, коеф. βN для руйнування анкера по сталі складає 37.235/52.333=72%. Дане %-ве співвідношення не повинно перевищувати 100% позначку та при виконанні якого, додатково в останньому стовбці таблиці «Статус» буде позначатись терміном «ОК», тобто є позитивним результатом та вважається таким, при якому ми можемо використовувати дане рішення в будівництві.

В наступних підпунктах підрозділу 1.3, ви зустрінете детальний розпис розрахункових залежностей і формул, по яких проводились розрахунки.

п.1.3.1 – Розрахунок руйнування по бетону

п.1.3.2 – Розрахунок комбінованого руйнування по контакту і виколюванню бетону основи

п.1.3.2 – Розрахунок від виколювання бетону основи

Ви зможете проаналізувати, для потреби перевірити методики розрахунку, які використані в PROFIS ENGINEERING, отримаєте можливість аналізувати залежності зі звіту на зустрічах із клієнтами та співставити результати із вашими власними розрахунками.

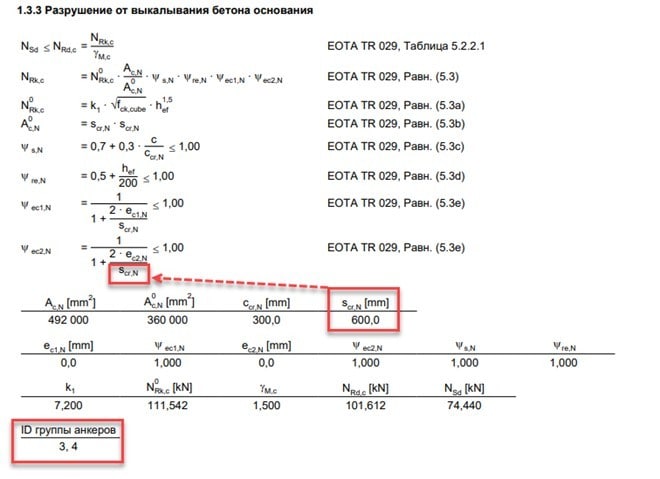

Як ми бачимо на фото нижче, значення всіх коефіцієнтів ви зможете знаходити в звіті, як під самими формулами так і на початковій сторінці звіту, для того щоб зрозуміти, які ж значення конкретно прийняті в розрахунок. Додатково в низу під розрахунковими значеннями нам вказують, що розрахунок проводився для найбільш завантажених анкерів групи (тобто самий несприятливий випадок)

В підрозділах 1.4 «Розрахунок на зріз» та 1.5 «Спільний вплив зусиль розтягу та зрізу», ви знайдете розрахункові залежності, аналогічно підрозділу 1.3, який ми описували вище.

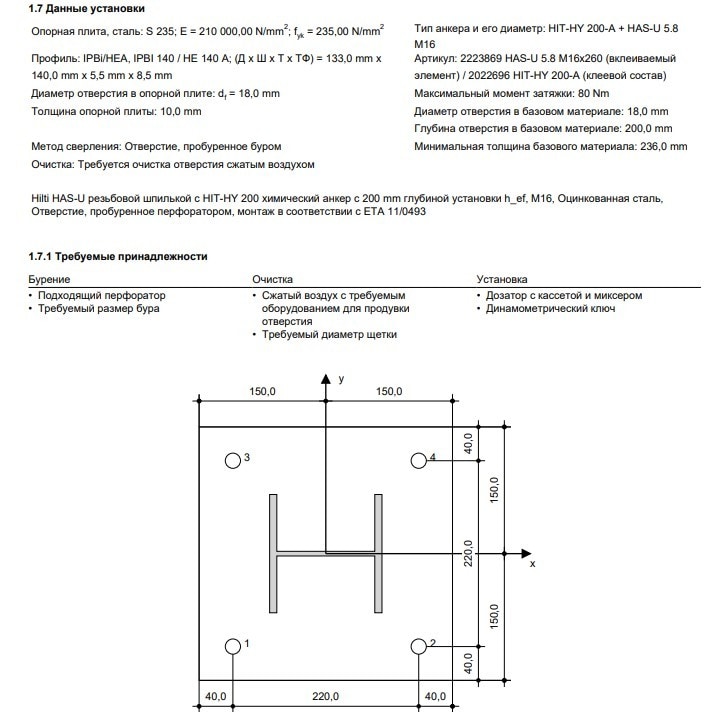

В підрозділі 1.7 вказана детальна інформація по встановленню анкерів, яка містить текстову частину із вказанням всієї потрібної інформації для монтажу та детальну графічну схему вузла, що може використовуватись практично як інструкція для надання безпосереднім виконавцям на будівельному майданчику.

Перейшовши до розділу 2, нам надаються матеріали щодо розрахунку опорної плити на основі ЕN з використанням методу скінченних елементів. Вказано вихідних дані по опорній плиті, профілю, ребрах жорсткості, зварних швах, базовому матеріалу та анкерах.

З’являється таблиця із характеристиками по напруженнях та деформаціях в матеріалах опорного вузла та базового матеріалу. Додатково ми отримуємо порівняння розтягуючих зусиль на анкера при застосуванням методики розрахунку опорної плити за гнучким а не жорстким методом.

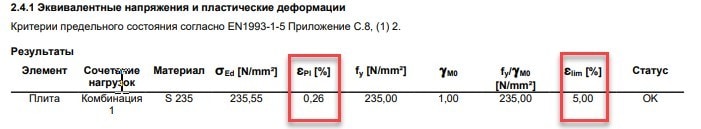

Нижче в підрозділі. 2.4.1 ми отримаємо результати по еквівалентних напруженнях та деформаціях на опорну плиту та елементи профіля. Задовільним вважатиметься результат, коли пластичні деформації відповідно до розрахунку за методом скінченних елементів не перевищує граничні пластичні деформації 5% показником по всіх елементах (див .малюнок нижче).

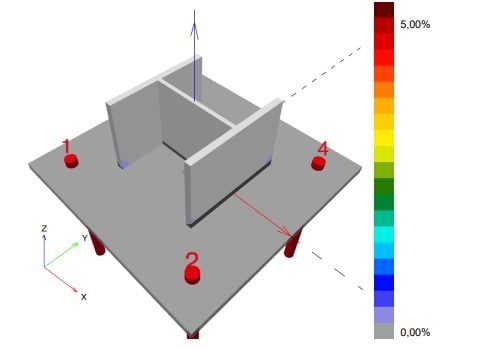

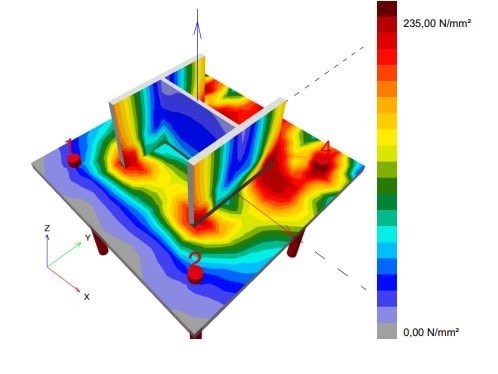

Додатково надаватимуться схеми ізополів напружень і деформацій по металу, які зображені нижче

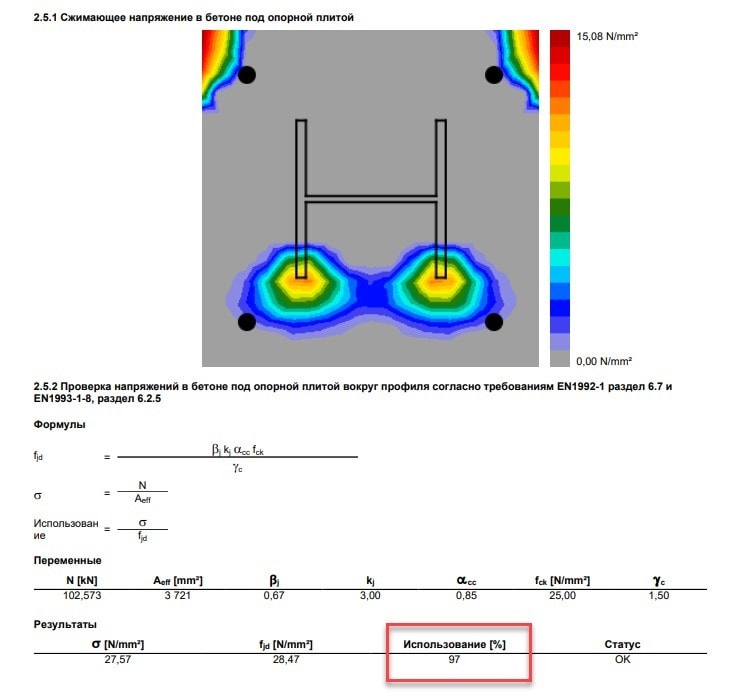

Також буде надно інформацію по деформаціях бетону під опорною плитою, де % відсоток використання не повинен перевищувати значення в 100%

В кінці звіту ми отримуємо зведену таблицю по використанню опорної плити, анкерів, бетону та профіля, які повинні залишатись в 100% діапазоні.

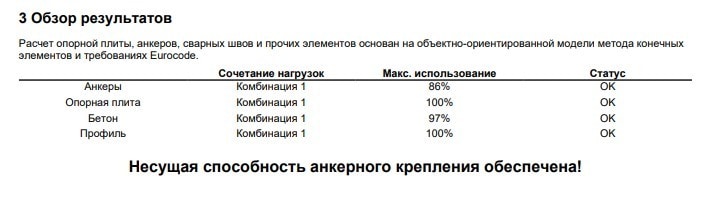

Головна умова, яку нам потрібно забезпечити при розрахунку в програмному комплексі PROFIS ENGINEERING - це отримання підтвердження забезпечення несучої здатності кріплення, яке ми бачимо під таблицею на фото «Несуча здатність анкерного кріплення забезпечена».
