Введення

Навіщо потрібні протипожежні бар’єри (перешкоди)
У конструкції будівлі утворюються порожнини, які можуть спричинити невидиме поширення диму та полум'я. Щоб унеможливити це поширення необхідно встановити протипожежні бар'єри. Одним з ключових прикладів порожнин в будівлі є простір між зовнішніми системами облицювання (наприклад, вентильованим фасадом, цегляною кладкою тощо) та внутрішніми стінами.

Вимоги щодо протипожежних перешкод

Розміщення та мінімальні експлуатаційні характеристики протипожежних перешкод щодо цілісності (E) та ізоляції (I) викладені в нормативно-правових документах - ДБН, як показано нижче:

• ДБН В.1.1-7 - 3.19 - фасадна протипожежна перешкода:

Частина зовнішньої огороджувальної конструкції, яка призначена для запобігання поширення пожежі по фасаду будівлі та в середину приміщень вище розташованих поверхів будівлі (протипожежні карнизи, протипожежні віконні карнизи, протипожежний віконний простінок).

• ДБН В.2.6-33 - фасадні протипожежні перешкоди (протипожежний карниз, протипожежний віконний карниз, протипожежний віконний простінок) слід виконувати виключно з матеріалів ізоляції з класом реакції на вогонь А1 та А2-s1-3.d0 згідно класифікації ДСТУ EN 13501-1. Конструктивні параметри слід визначати з розрахунку забезпечення обмеження поширення пожежі на вище розташовані поверхи (протипожежний відсік). На межі вертикальних протипожежних відсіків слід передбачати фасадні протипожежні перешкоди, які повинні забезпечувати не поширення пожежі між відсіками упродовж часу, який не менше ніж значення межі вогнестійкості протипожежного перекриття, яке розділяє такі відсіки.

Виходячи з вищесказаного, можемо зазначити наступні сценарії поширення пожежі:

Малюнок 1: Ілюстрація сценарію поширення пожежі

Треба зазначити наступне, що протипожежні перешкоди з одного боку повинні виконувати функцію не поширення пожежі  між відсіками, з іншого боку мають забезпечити прохід повітря в вентильованому прошарку навісного вентильованого фасаду, для забезпечення тепловологісного режиму та не накопичення вологи в шарах утеплювача згідно пункту
3.9 - ДБН  В.2.6-33.

Тому, компанія Hilti розробила два типи протипожежних перешкод, які задовольняють вимогам чинного законодавства України.

Призначення протипожежних і порожнистих бар'єрів

Хоча протипожежні та порожнисті бар'єри створені для запобігання поширенню диму та полум'я, кожен з них служить більш конкретним цілям у межах відповідного застосування.

• Протипожежний бар’єр

CFS-NVB E120 (невентильований) необхідний для обмеження поширення пожежі між відсіками шляхом повного закриття отворів з нормованим значенням межі вогнестійкості. для службових проходок, щоб зберегти номінал відсіку для забезпечення безпеки життя. Зазвичай використовується як вертикальний елемент, який примикає до фасадного облицювання і не перешкоджає вільному руху повітря знизу вгору за облицюванням.

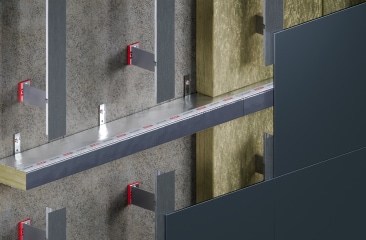

• Вентильовані протипожежні бар'єри

необхідні для запобігання поширенню диму та полум'я через порожнини, які можуть бути приховані/недоступні (CFS-VB E60 протипожежний бар’єр з вентильованим прошарком до 50мм).


Малюнок 2: Ілюстрація функції порожнинних бар'єрів та протипожежного захисту

Повна система облицювання знижує загальну очікувану межу витривалості:

Повна система облицювання знижує загальну очікувану межу стійкості:
У типових фасадах з облицюванням цегляною кладкою система навряд чи досягне високих показників, оскільки вони повинні лише досягти реакції на класифікацію вогню та не повинні перевірятися на вогнестійкість. Тому вентильовані бар'єри випробовуються на вентильованих фасадах, щоб переконатися, що продукт відповідає вимогам (EN1366-4 і TGD19). Окрім продуктивності вентильованих бар’єрів багато факторів можуть впливати на очікувану продуктивність системи фасадів загалом.

• Передача тепла через металеві елементи, такі як облицювальні елементи, кронштейни, тощо.
• Знижена цілісність опорних систем і кладки/панелей під вогнем означають, що система вийде з ладу до того, як буде досягнута межа вогнестійкості вентильованого бар’єру.

З цієї причини повні системні тести, мають меншу тривалість тестування (60 хвилин).
Система облицювання може обмежити загальну ефективність системи за показниками цілісності та ізоляції. При проектуванні слід враховувати загальний ступінь вогнестійкості системи, а не виключно ступінь вогнестійкості протипожежного бар’єру.

Кумулятивний рейтинг/стійкість до пожежі під час розвитку пожежі:
Вогонь зазвичай виникає у внутрішньому відсіку. Йому потрібно розірвати лінію відсіку і пов'язаний з нею рівень вогнестійкості, щоб увійти в порожнину, а також вийти з неї аналогічним чином. У цьому сценарії вогонь повинен проходити через дві лінії відсіку, крім бар'єру порожнини.
Сукупний опір всіх протипожежних бар’єрів збільшує кумулятивну вогнестійкість протипожежного захисту.

Зниження ризику вторинного займання:
У більшості нормативних актів існує обмеження на горючі компоненти та матеріали для будівель з підвищеним ризиком. Це означає, що межа вогнестійкості за показником ізоляції, яка спрямована на пом'якшення вторинного займання матеріалів на стороні, не пов'язаній з вогнем, є менш критичною.
Завдяки використанню менш горючих матеріалів у фасадах знижується загроза займання матеріалів.

Висновок

Протипожежні бар'єри часто недооцінюють через нерозуміння їх використання та очікуваної ефективності. При розгляді степені вогнестійкості EI для протипожежних бар'єрів на проектах (наприклад, EI120) слід враховувати ряд моментів:

• Які мінімальні вимоги нормативно-правових актів? (E30,E60)
• Чи використовуються ці продукти як протипожежні карнизи, протипожежні віконні карнизи, протипожежні віконні простінки? (тобто не є продовженням відсіку)
• Незважаючи на те, що продукт отримав високу межу вогнестійкості, чи може система спричинити збій до досягнення цього значення (наприклад, вихід з ладу алюмінієвих панелей/профілів, теплопередача металевих компонентів тощо)
• Чи означає горючість матеріалів у фасаді, що межа вогнестійкості за показником цілісності є більш критичною?

Беручи до уваги вищезазначені міркування, ви можете гарантувати не лише виконання нормативних зобов'язань, але й реалістичні показники щодо впливу роботи протипожежних бар'єрів.



Малюнок 3: Ілюстрація реалізації бар'єрів та протипожежного захисту на об’єктах будівництва

Діапазон протипожежних бар'єрів Hilti
Компанія Hilti має широкий асортимент протипожежних бар'єрів. Наш спектр тестувань і опцій гарантують, що вони є високоефективними та забезпечують спокій при експлуатації та протягом всього життєвого циклу будівлі. Крім того, поряд з нашими інноваційними кронштейнами та іншими рішеннями вони швидші, простіші та безпечніші в установці, ніж альтернативні рішення.
