Системи VFH для кріплення панелей ALUCORE®
Кріплення прихованим методом ALUCORE® XXL
Конструкція
- Аграфи (2) та (4) кріпляться до панелей облицювання (8) з тильної сторони за допомогою алюмінієвих заклепок (9)
- Регулювання облицювальних панелей по висоті здійснюється гвинтами (1), встановленими в аграфи (2), після чогопісля чого проводиться їх фіксація нержавіючим саморізом, отвір для якого підготовлено в аграфах
- Аграфний профіль (3) закріплюється на несучому профілі підсистеми (5) за допомогою алюмінієвих заклепок або нержавіючих саморізів S-AD (10)
- Горизонтальні і вертикальні шви закриваються з тильного боку за допомогою спеціальних шовних планок (7), прикріплених до панелей облицювання за допомогою алюмінієвих заклепок (6)
Переваги
- Унікальні можливості для створення складних архітектурних форм і об’ємних елементів фасаду, а також при монтажі на підшивках стель, звисів та інших архітектурних елементах будівлі
- Матеріал облицювання відмінно поєднується із матеріалом підсистеми, що виключає осередки корозії внаслідок утворення гальванічної пари несучого каркасу
- У даній системі відбувається монтаж аграф до облицювання, з додатковим кріплення всіх елементів між собою за допомогою заклепок
- Кріплення забезпечує швидкий монтаж і демонтаж облицювання
- Механічне кріплення всіх елементів системи дозволяє здійснювати монтаж в будь-який час року
- Завдяки регулювальним гвинтам можливе високоточне позиціонування панелей двошарова система несучих профілів забезпечує додаткову жорсткість та дозволяє не прив’язувати русти облицювання до вертикальних несучих профілів
- Допускається кріплення панелей будь-якої форми та будь-якої орієнтації на площині фасаду, а також під будь-яким кутом до вертикальної площини
Допускається застосування наступних типових підсистем:

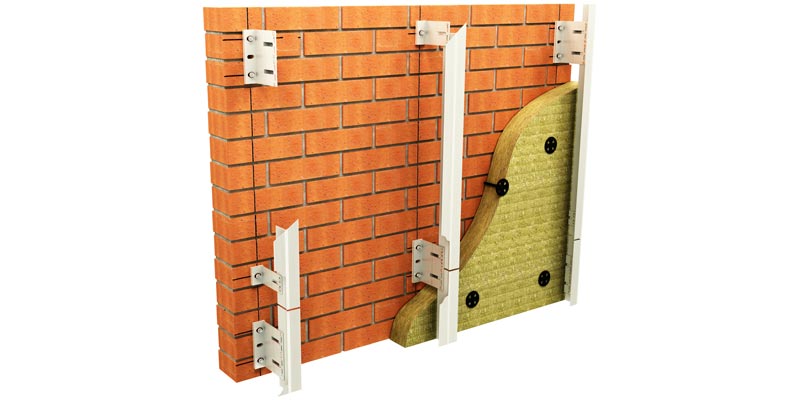

Рядова чи легка підсистема

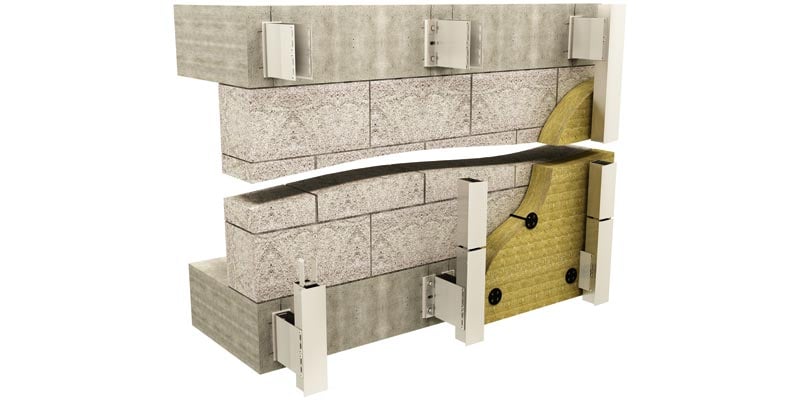

Міжповерхова чи тяжка підсистема
