Система VFH для кріплення цегляної кладки

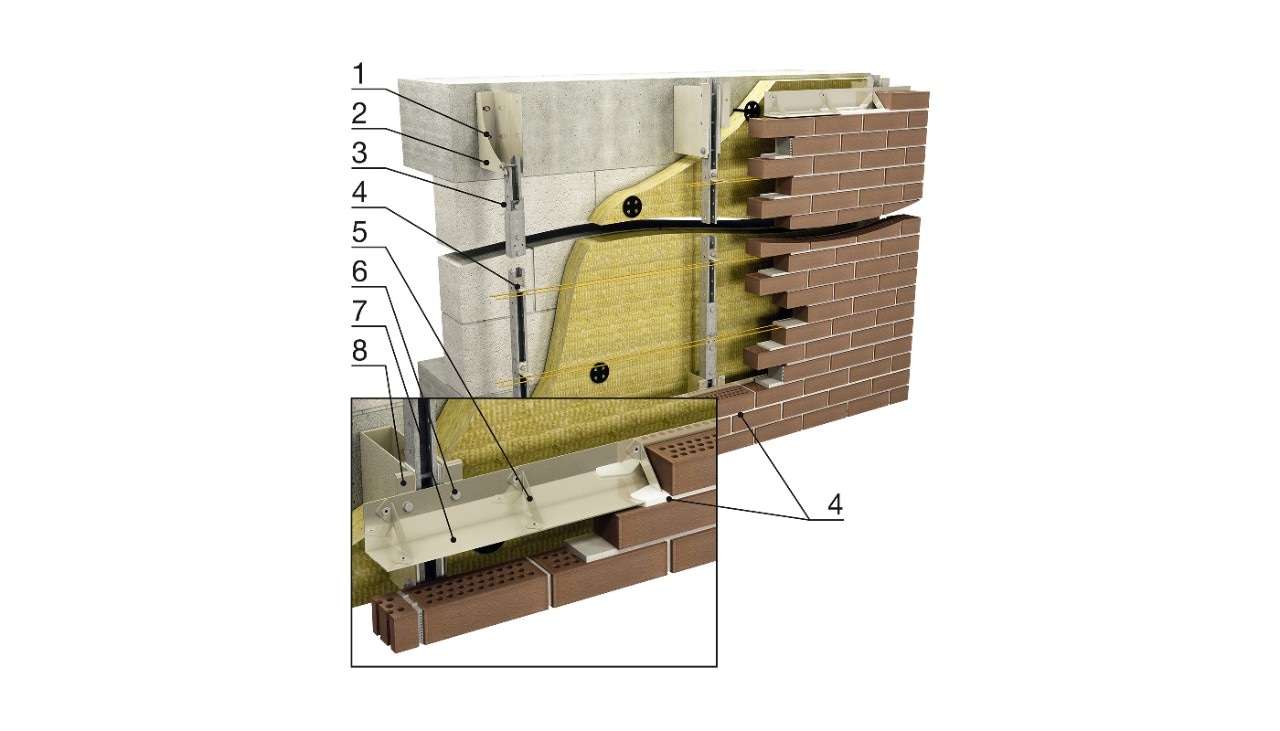

КОНСТРУКЦІЯ​

• Кронштейни (2) з посиленою спеціальної шайбою (1) п'ятою встановлені в міжповерхові перекриття.

• Горизонтальний несучий L-профіль (7), посилений укосинами (5) кріпиться до кронштейнів за допомогою вставок (8) на шурупах (6).

• Вертикальні несучі профілі (3) кріпляться до тих же кронштейнів, але сприймають тільки вітрове навантаження. Прив'язка арматури кладки до них здійснюється через зачепи (4)

• Деформаційні шви організовуються на несучому L-профілі і заповнюються герметиком (9) відповідного кольору.

ПЕРЕВАГИ

  • Форма і положення кронштейнів забезпечують простий монтаж і високі теплотехнічні властивості фасаду.
  • Усі ключові елементи виготовлені з високоякісної нержавіючої сталі.
  • Монтаж профілів і зачепів за місцем забезпечує високу гнучкість при створенні різних видів цегляної кладки.
  • Мінімальна номенклатура типових деталей для фасадів практично будь-якої складності.
Переглянути 3D модель

Допускається застосування наступних типових підсистем:

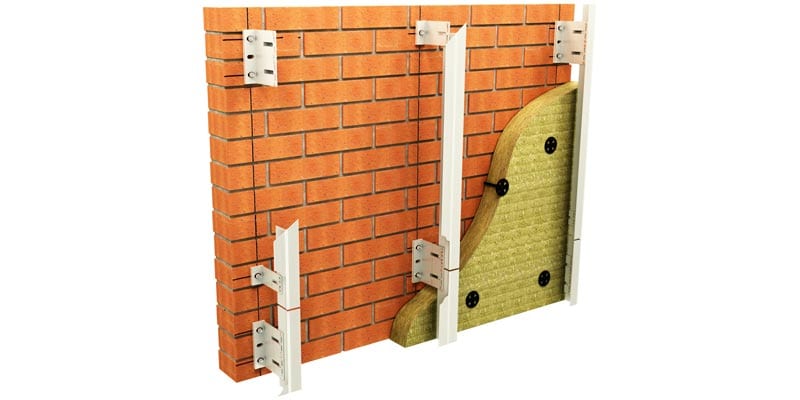

Рядова чи легка підсистема

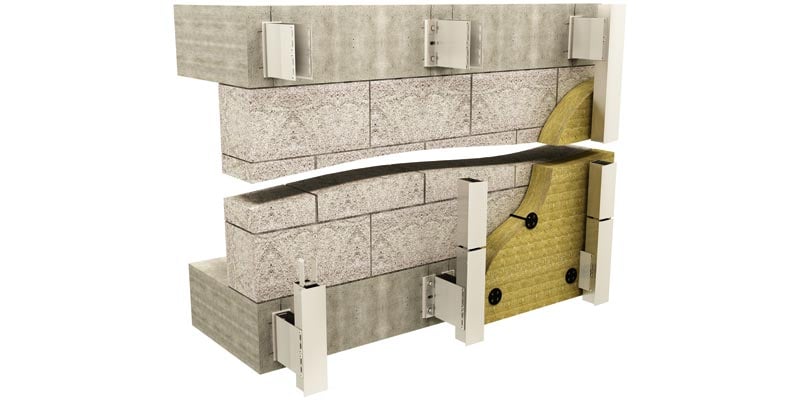

Міжповерхова чи тяжка підсистема
