Система VFH для кріплення клінкерної плитки
на клямерних планках із затиркою

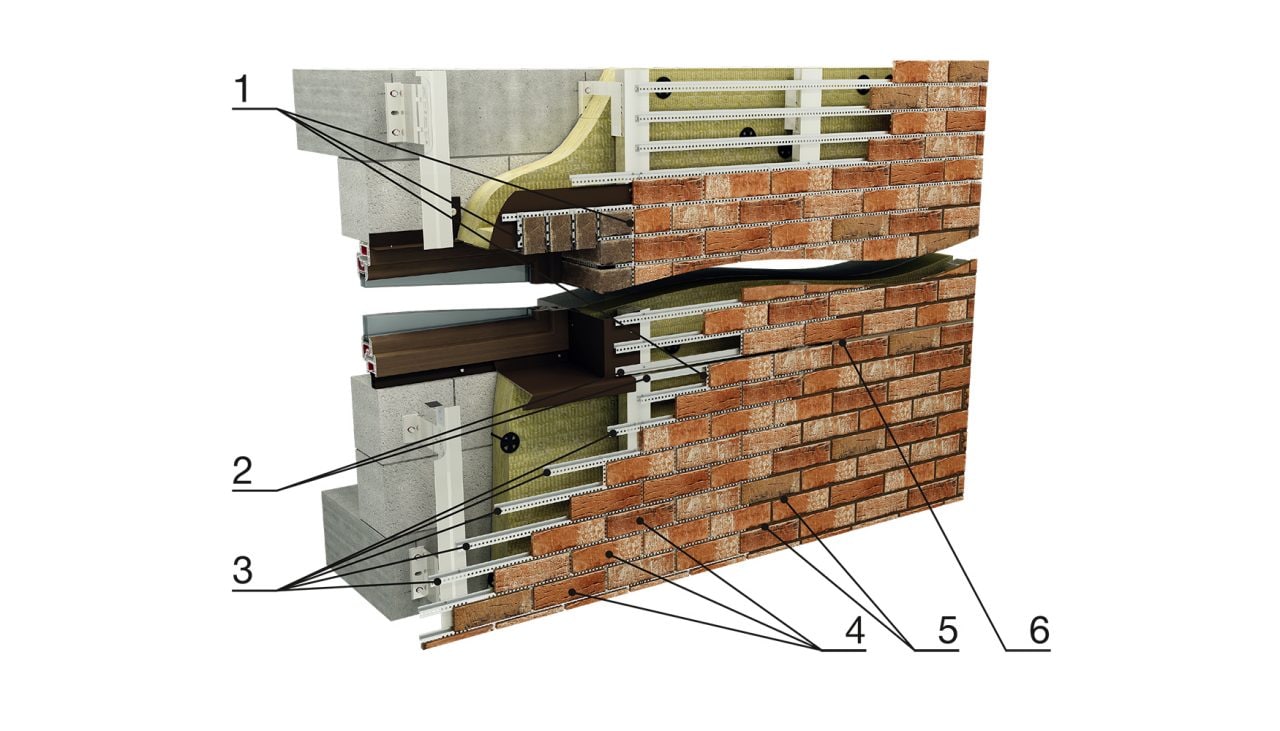

Конструкція

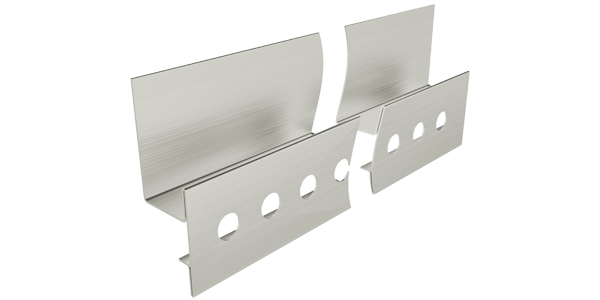

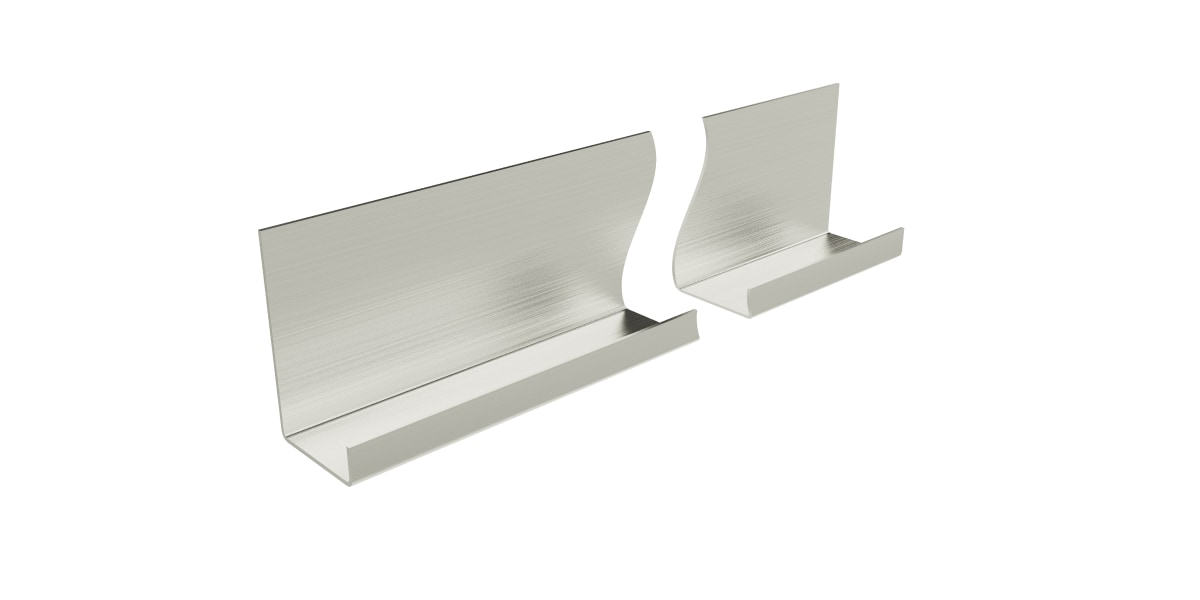

• Клінкерна або бетона плитка (4) закріплена між горизонтально встановленими стартовими (2) та рядовими (3) профілями із нержавіючої сталі
• Профілі кріпляться до направляючих підсистемм за допомогою нержавіючих заклепок
• Шви між плитками герметизируються за допомогою затирки(5). Горизонтальний шов на терморозриві заповнюється силіконовим герметиком (6) в колір затирки

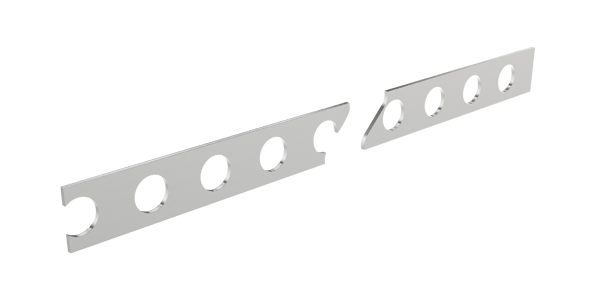

• Для утримування затирки у вертикальному шві застосовується стальна перфорована стрічка (1)
Переваги
• Перфорація в рядовому профілі утримує затирку – не потрібно встановлювати додаткову перфострічку у горизонтальному шві
• Кріплення у верхній частині рядового і стартового профілю знижує навантаженя на заклепку та полегшує монтаж
• Візуальна імітація цегляної кладки
• Універсальне рішення для рядової тв міжповерхової системи Hilti
• Широкий вибір плиток під пропил товщиною від 14 мм
Допускається застосування наступних типових підсистем:

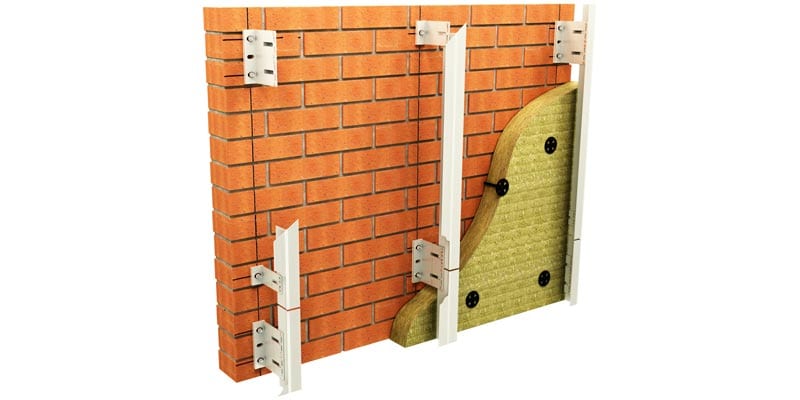

Рядова чи легка підсистема

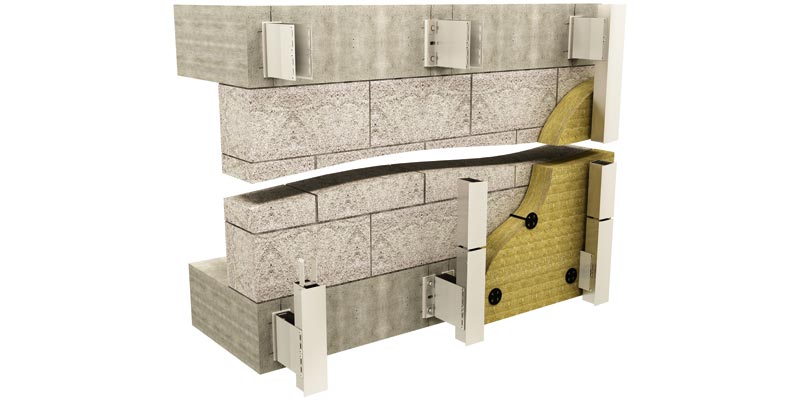

Міжповерхова чи тяжка підсистема
Ключові елементи системи кріплення
