MIC-U-MA З'єднувач

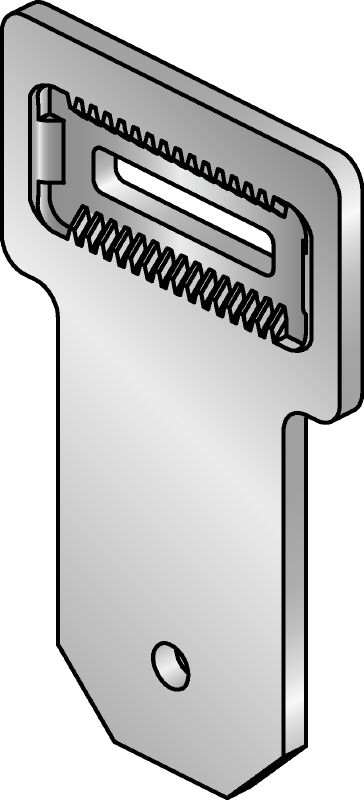

Шарнірний з'єднувач MIC-U-MA #304806

Гарячеоцинкований з'єднувальний елемент з різними кутами встановлення, що використовується із з'єднувачами MIC-MAH для кріплення балок MI одна до другої під кутом

Вага: 2.63 кг
Склад матеріалу: З'єднувальний елемент: DD11 MOD – HN 547, S235JR – DIN EN 10025; зубчаста пластина: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; болт: марка сталі 8.8; гайка: марка сталі 8
Остаточна обробка поверхні: Гаряче цинкування: з'єднувальний елемент 55 мкм – DIN EN ISO 1461; зубчаста пластина, болт, гайка 45 мкм – DIN EN ISO 1461

Вибрати варіант

Тип балки для модульних конструкцій

90, 120

Розмір упаковки

Вміст упаковки

Кількість

Упаковки

Всього Одиниці

Ви не можете побачити ціни з урахуванням персональної знижки

Будь ласка, увійдіть або зареєструйтесь щоб побачити ціни з вашою персональною знижкою (ціни вказані без ПДВ)

Ціна (без ПДВ)

4 284,00 UAH

4 284,00 UAH / 1 шт.

Технічна інформація

Вага

2.63 кг

Склад матеріалу

З'єднувальний елемент: DD11 MOD – HN 547, S235JR – DIN EN 10025; зубчаста пластина: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; болт: марка сталі 8.8; гайка: марка сталі 8

Остаточна обробка поверхні

Гаряче цинкування: з'єднувальний елемент 55 мкм – DIN EN ISO 1461; зубчаста пластина, болт, гайка 45 мкм – DIN EN ISO 1461

Умови навколишнього середовища

Поза приміщеннями, низьке або помірне забруднення (C3 / C4 – низьке)

Крутний момент затягування

84 Нм

Розмір гайкового ключа

19 мм

Документи

Функції та застосування

Функції

З'єднувальний елемент постачається з самостопорними гайками для захисту проти вібрації
Можливість точного регулювання до 5 мм
Фіксація замка для оптимальної передачі сил та моментів

Застосування

Для опор/вертикальних брусків під кутом від 0° до 180°
