Легка підсистема Hilti

для систем навісного вентильованого фасаду VFH з алюмінієвого сплаву

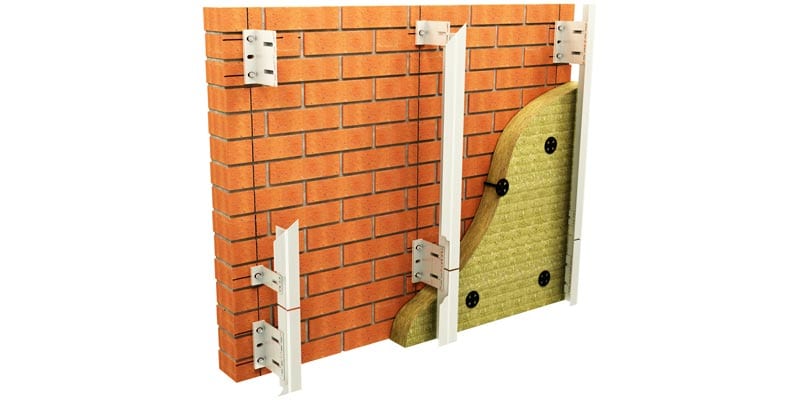

  • Стінові кронштейни MF-серії кріпляться до основи за допомогою анкерів. Для оптимізації підсистеми допускається комбіноване застосування кронштейнів чотирьох різних лінійок: S-, M-, LM- і L-
  • Утеплювач встановлюється (якщо передбачено проектом) за допомогою анкерів для кріплення теплоізоляції
  • Направляючі: T- або L-профіль кріпляться до кронштейнів за допомогою витяжних заклепок або саморізів: передбачені нерухомі (фіксовані) та рухомі (ковзаючі) точки кріплення для урахування теплового розширення профілю

Подивитись 3D-модель, тип №2 >

Подивитись 3D-модель, тип №3 >

3D модель

Застосовується з наступними типами облицювання:

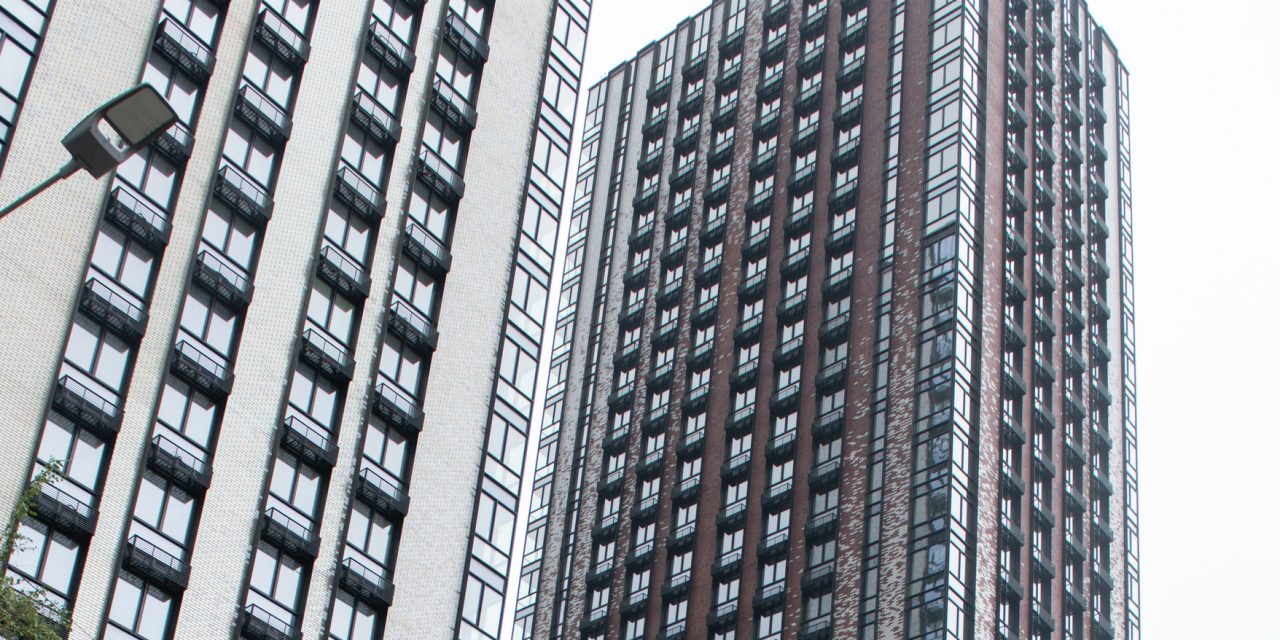

Клінкер

Дізнатись більше

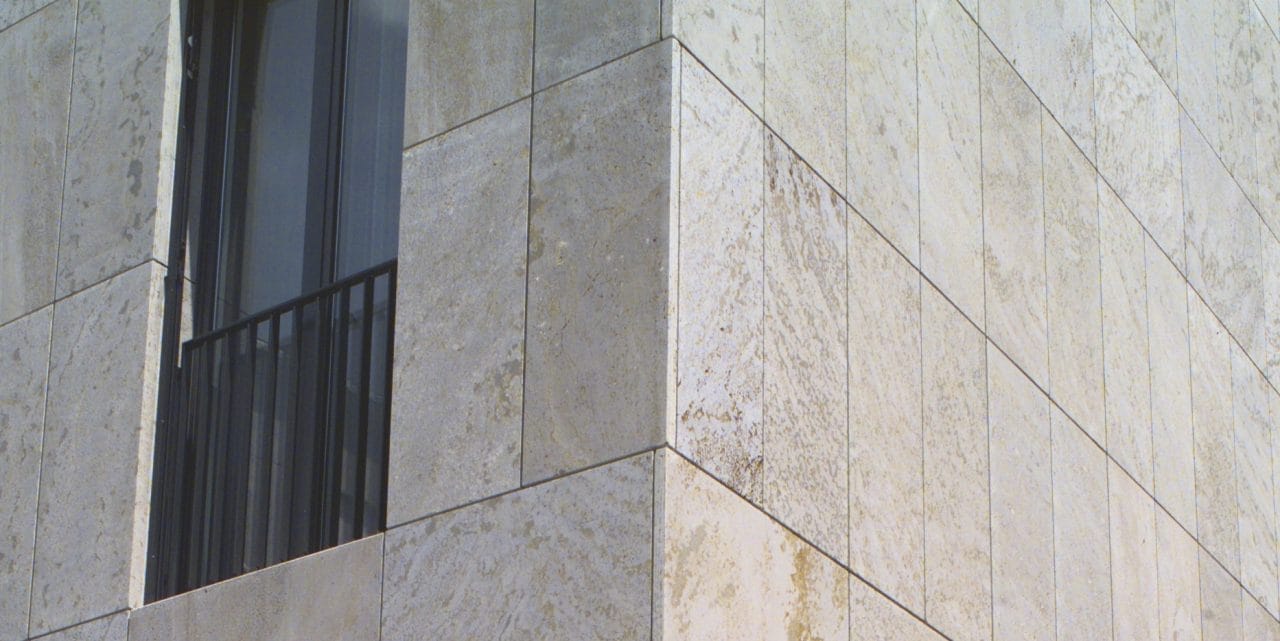

Натуральний камінь

Дізнатись більше

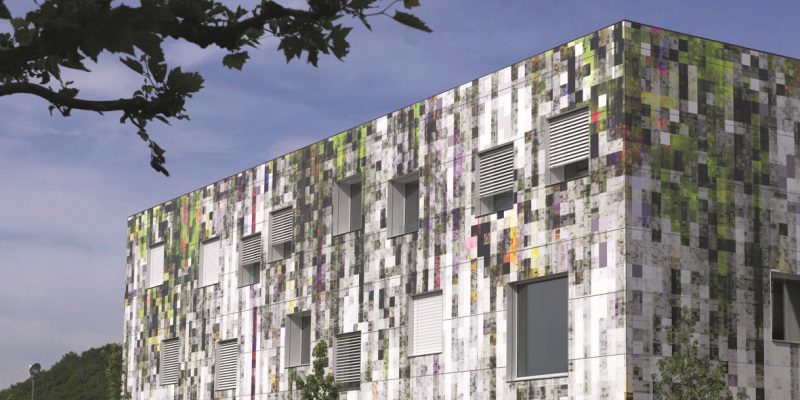

HPL

Дізнатись більше

Керамограніт

Дізнатись більше

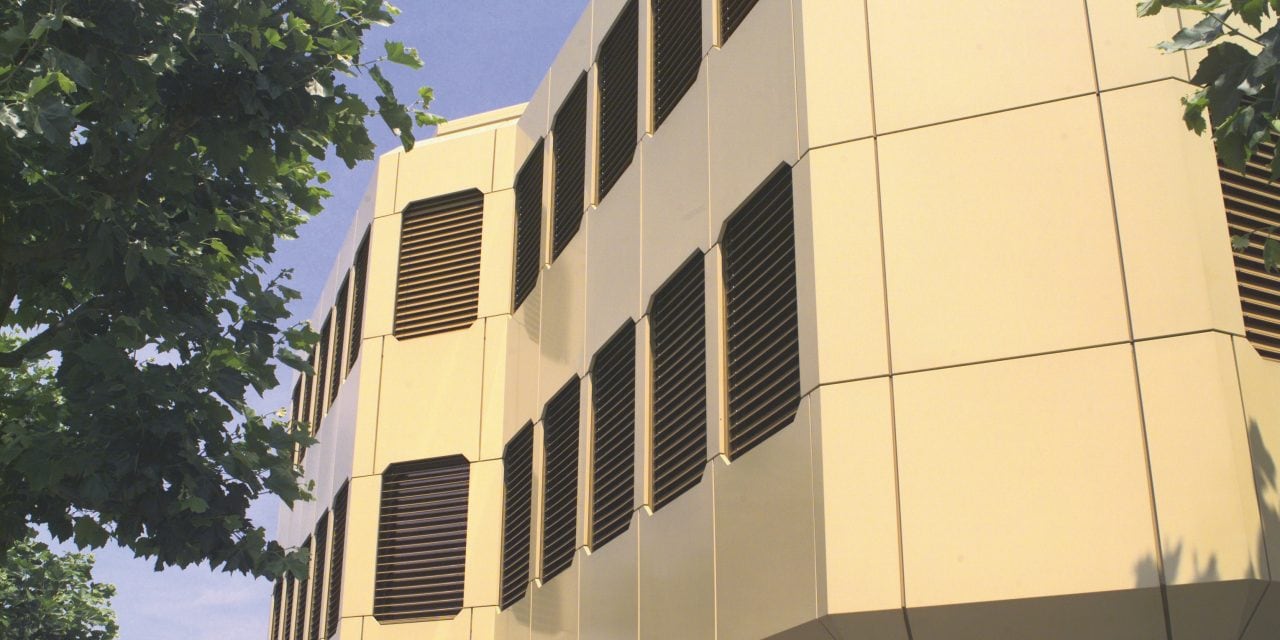

Композит

Дізнатись більше

Фіброцемент

Дізнатись більше

Аквапанель

Дізнатись більше

Теракота

Дізнатись більше

Переваги

• Легка, зручна в монтажі і недорога алюмінієва підсистема на основі кронштейнів MF-серії, а також несучих профілів T- та L-типу

• Використовується для монтажу НВФ в нових будівлях та реконструкціях з несучими конструкціями зовнішніх стін з цегли, бетону та інших матеріалів з щільністю більше 600 кг/м3

• Для компенсації теплових розширень несучого профілю передбачені нерухомі (фіксовані) та рухомі (ковзаючі) кріплення профілю до кронштейну, причому терморозрив в профілі може бути організований як між кронштейнами: см. бічні направляючі моделі, так і на одному кронштейні L- і LM- лінійок, де одна пара точок кріплення буде нерухомою (фіксованою), а друга рухомою (ковзаючою): див. центральну направляючу моделі

• Для попередньої фіксації профілю в процесі вирівнювання площини фасаду кронштейни забезпечені спеціальними притискними лапками, а дотичні площини профілів і кронштейнів мають ребристу поверхню

• Висока несуча здатність і корозійний захист кронштейнів

• Економія на свердлінні за рахунок підготовлених отворів в кронштейнах

• Ізолятор кронштейна не містить азбесту
