Кріплення обладнання на покрівлі

• Ширина, довжина та висота установки для оптимального розміру підрамника, а також для коректного розрахунку вітрового підйому та парусності установки
• Для розрахунку вітрового підйому потрібні коректні дані висотної відмітки покрівлі, та вітрового регіону
• Точна вага установки, причому бажано посекційно, адже часто установки зіставні, і секції можуть сильно відрізнятись за вагою, а отже це буде потрібно врахувати при розподіленні ваги рамою на покрівлі
• Характеристики покрівлі, а саме ухил та конструкція «пирога» покрівлі, в залежності від того, на якій поверхні стоїть опорна рама вентобладнання залежить характеристика ковзання, тобто чи не посуне раму та вентустановку вітром
• Несуча чи ненесуча конструкція будівлі
• Обмеження навантаження на несучу конструкцію

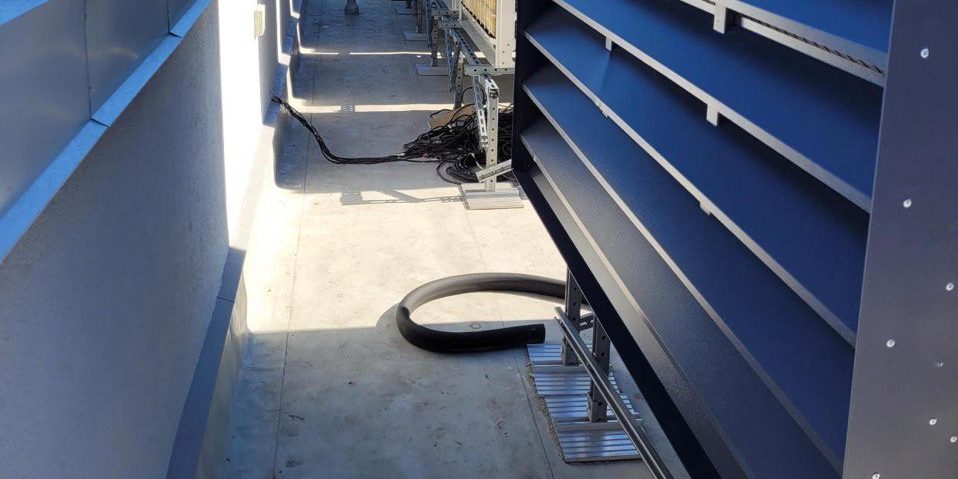

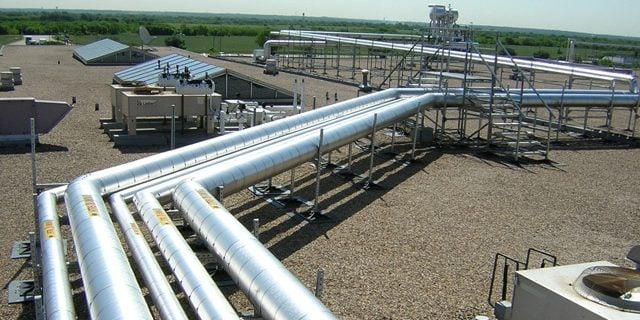

• Розташування трубопроводу
• Тип труби і температура середовища

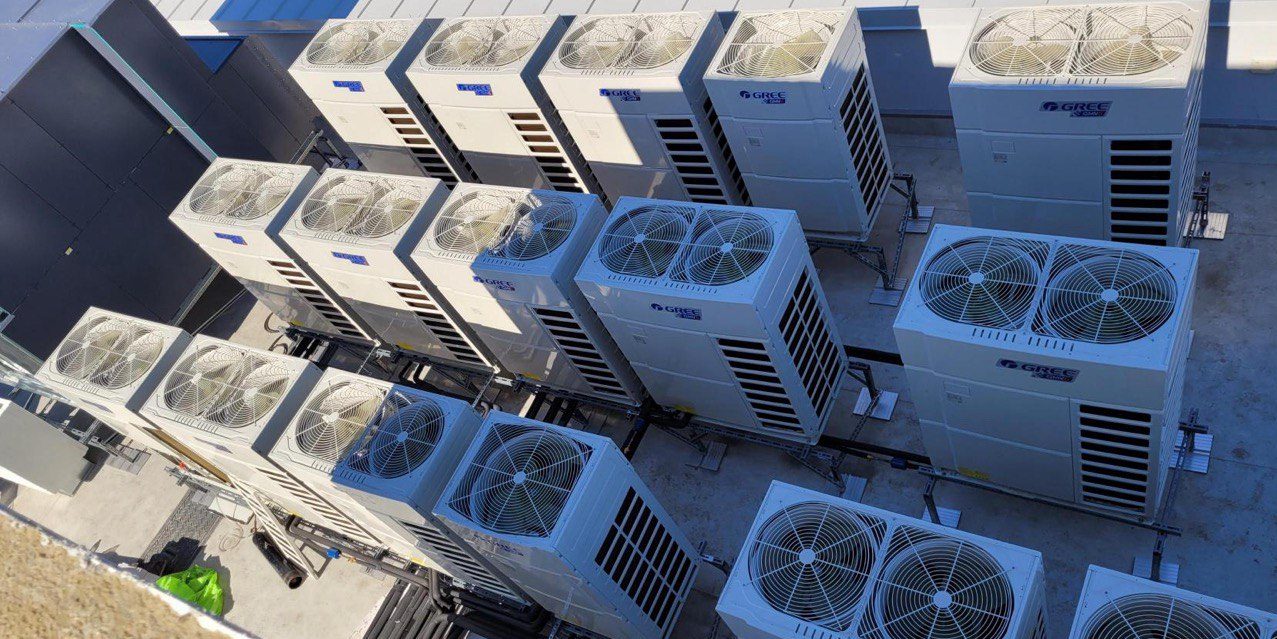

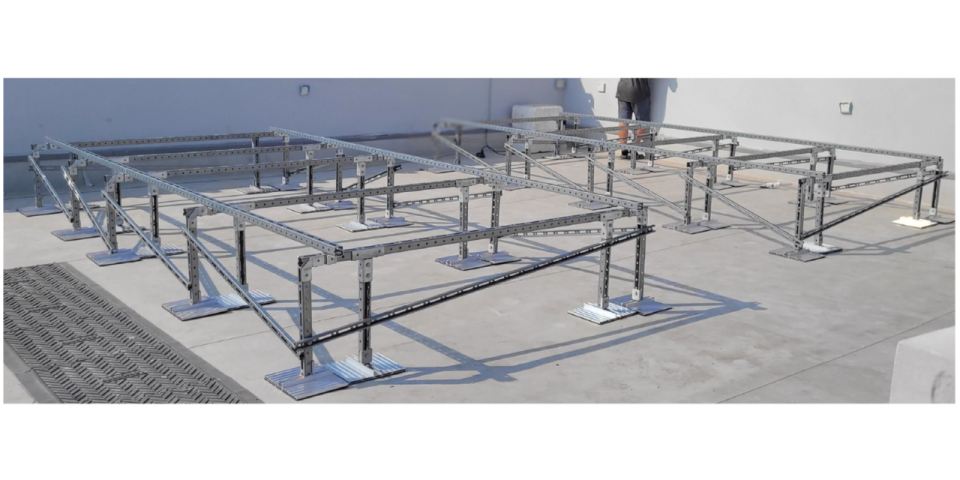

Компанія Hilti розробляє проєкти рам та підрамників та встановлення обладнання на покрівлі в спеціалізованому ПЗ HILTI PROFIS ENGINEERING. Даний програмний комплекс дозволяє проєктувати конструкції кріплення для різних задач на основі монтажної системи Hilti MT. Гнучкість та адаптивність системи дозволяє швидко запроєктувати економічно доцільну та просту раму, а алгоритм розрахунку несучої спроможності дозволяє визначити завантаженість конструкції під заданою вагою від вентустановки, та зусиль що виникають додатково від ваги снігу та сили вітру.

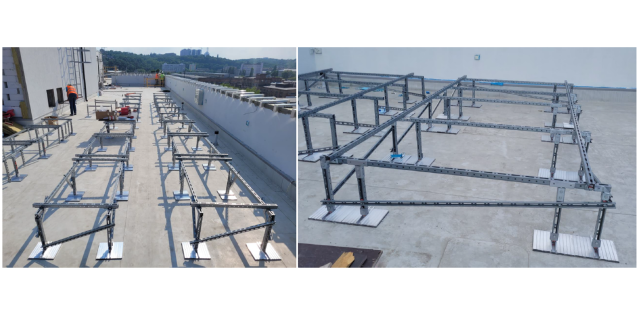

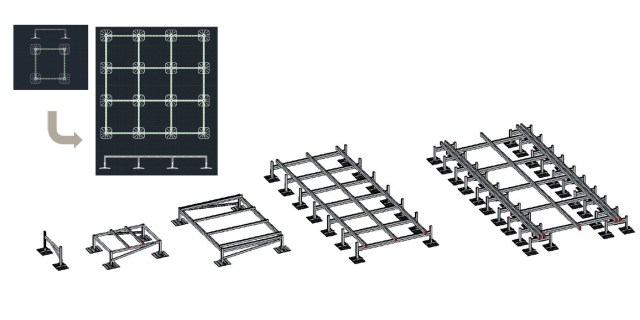

Збирання рами з різних компонентів виглядає досить тривалим завданням, проте завдяки програмному комплексу PROFIS ENGINEERING цей процес автоматизовано. Наприклад:

1. Креслимо підрамник потрібних нам розмірів, та розставляємо на ньому лапи відповідно до ваги елементів установки.
2. Прикладаємо навантаження від обладнання та снігу.
3. В конструкцію додатково закладаємо укосини для жорсткості.
