Алмазні коронки

з чого складаються алмазні коронки

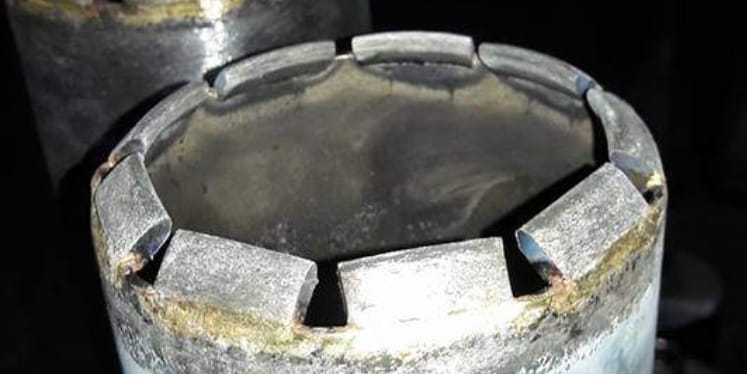

ОСНОВА ВСІХ АЛМАЗНИХ КОРОНОК

Алмазний сегмент складається з двох складових - штучний алмаз (найтвердіший мінерал) і сполучна речовина (сплав різних металів). М'якість або твердість сегмента досягається наявністю більш твердих або більш м'яких металів в сплаві. Для стабільної роботи, алмазний сегмент необхідно охолоджувати водою в достатній кількості. Якщо алмазний сегмент не охолоджувати, то продуктивність та ресурс коронки сильно знижуються.

При нагріванні алмазу до 1050 градусів він перетворюється в найм’якіший мінерал - графіт.

завантаження

Портфоліо алмазних коронок та їх застосування

Коронка SPX L/H

Superior Performance Extra – інноваційна лінійка алмазних коронок Hilti. Вона зосередила в собі найостанніші розробки: Equidist – рівновіддалене розташування алмазів забезпечує найвищу продуктивність; S-shape – спеціальна форма сегмента, що забезпечує неперевершену швидкість;  Х-change module – технологія, яка дозволяє здійснити заміну модуля власними силами на будівельному майданчику за 1 хвилину. Ця технологія застосовується в коронках лінійки SPХ від 52 до 202 діаметри як для легких машин, так і для більш потужних. Зелений маркер на модулі – коронка застосовується для буріння високо абразивного бетону (сегмент більш твердий). Сірий маркер – коронка використовується для буріння високо армованого бетону (сегмент більш м'який).  Жовтий маркер – коронка для буріння цегли з використанням пилососа без використання води.  Застосовуються для всіх типів машин.

Коронка SP L/H

Superior Performance – інноваційна лінійка алмазних коронок Hilti.  Вона зосередила в собі найостанніші розробки: Еquіdist – рівновіддалене розташування алмазів забезпечує найвищу продуктивність;  S-shape – спеціальна форма сегмента, що забезпечує неперевершену швидкість. Зелений маркер на модулі – коронка застосовується для буріння високо абразивного бетону (сегмент більш твердий).  Сірий маркер – коронка використовується для буріння високо армованого бетону (сегмент більш м'який).  Жовтий маркер – коронка для буріння цегли з використанням пилососа без використання води.  Застосовуються для всіх типів машин.

Коронка P-U

Застосовується на усіх типах машин. Відмінна якість сегменту, доступна ціна, застосування стандартної технології виробництва. Коронки даної лінійки покривають більшість задач по алмазному свердлінню.

Змінний модуль

Надійне лазерне зварювання модуля та сегмента, при відновленні коронки модулем не зменшується довжина самої коронки, відновлення безкоштовне в сервісних центрах Hilti.

Стосується для діаметрів 18-202 мм.

Алмазний сегмент

Можливе відновлення окремим сегментом з будь-якої лінійки SP, P. Можливість застосування мікс відновлення (почергова напайка м'якого і твердого сегмента) під складні завдання.

Застосовується для діаметрів 35-1000 мм.

Причини зносу алмазних коронок

До основних причин, що впливають на підвищення витрат або руйнування алмазних коронок можна віднести наступні:

  •  недостатній обсяг води, що подається
  • недостатньо жорстко закріплена система
  • відсутність мінімального досвіду в операторів 99% від усіх рекламацій

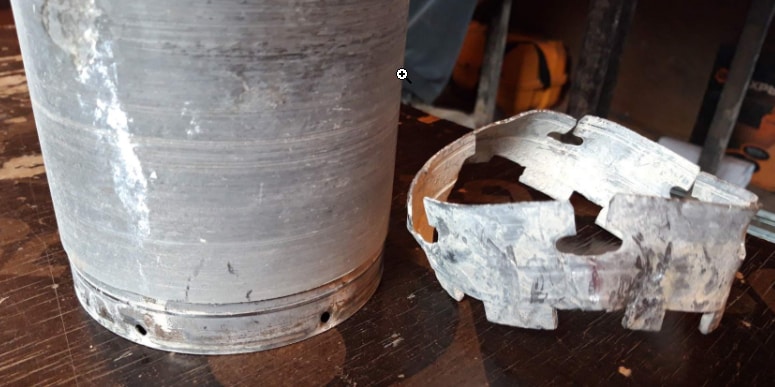

Відрив пінів, руйнування модуля

Можливі причини: оператор надмірно економить воду, шлам ефективно не виводиться з отвору і корпус коронки зношується або сегмент потрапляє на арматуру, що відшарувалася та коронку заклинило. Оператор силою намагався видалити коронку, що заклинило з отвору і тим самим відірвав піни та зруйнував модуль.

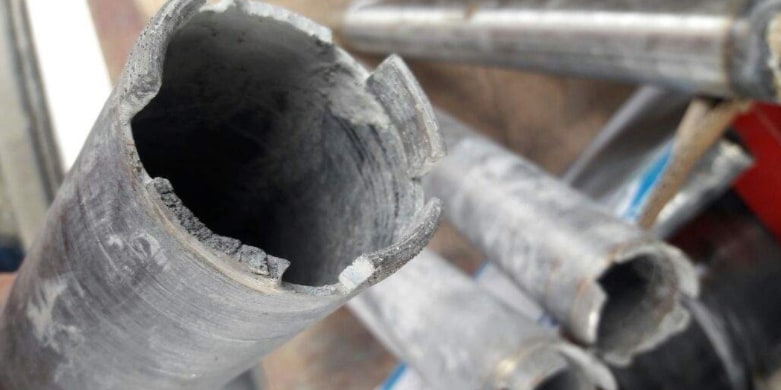

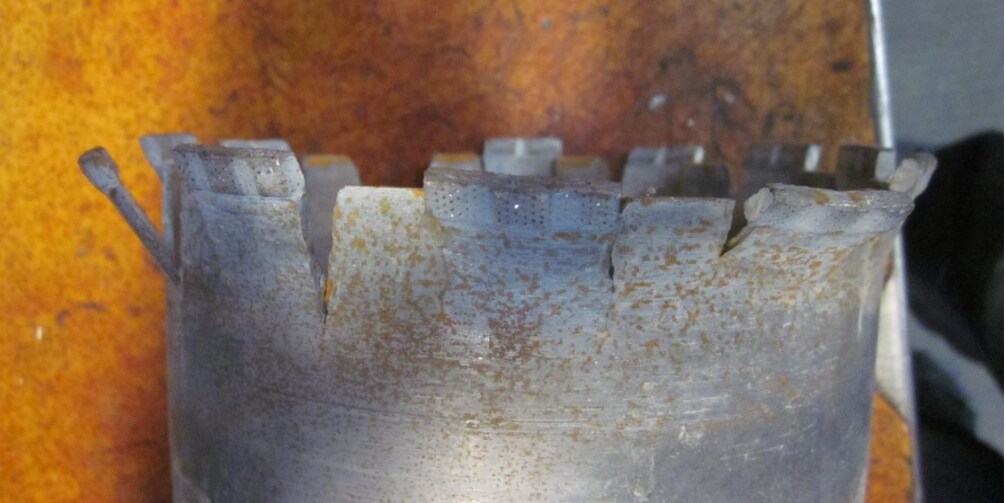

Розкриття коронки (ромашка)

Можливі причини: установка закріплена не міцно (буріння з ноги), недостатня кількість води. Що відбувається при незакріпленій станині - при тиску на коронку вся установка підводиться і змінюється кут буріння, коронка починає бурити по дузі та, звичайно, заклинює.  Коронка не підлягає рекламації.

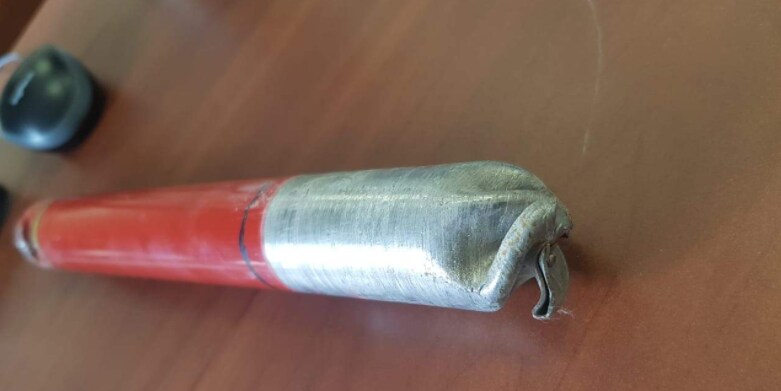

Згортання коронок

Можливі причини: заклинювання коронки в отворі (скоріше через малу кількість води), спроба витягнути коронку з тіла бетону методом прокручування коронки з використанням ключа та великого важеля.

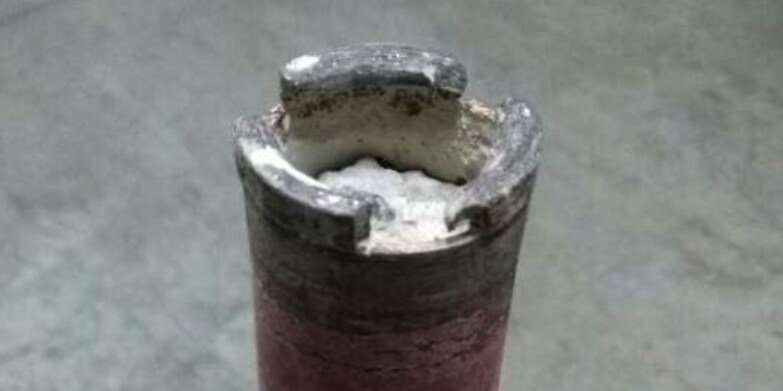

Руйнування сегмента, перегрів

Можливі причини: буріння без достатньої кількості води, сегмент розплавився й потік.

Руйнування алмазного сегмента

Можливі причини: зазвичай відбувається через потрапляння на арматуру, заклинювання і подальший відрив, витягування застряглої коронки.

Надмірний тиск

Можливі причини: коронка передавлена на початку забурювання, занадто твердий сегмент.  Використовуйте більш м'який сегмент.

Поділитись
