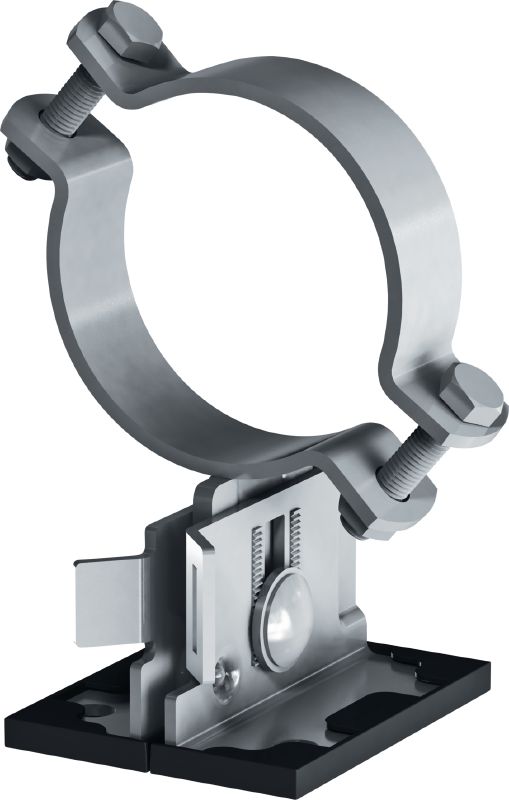

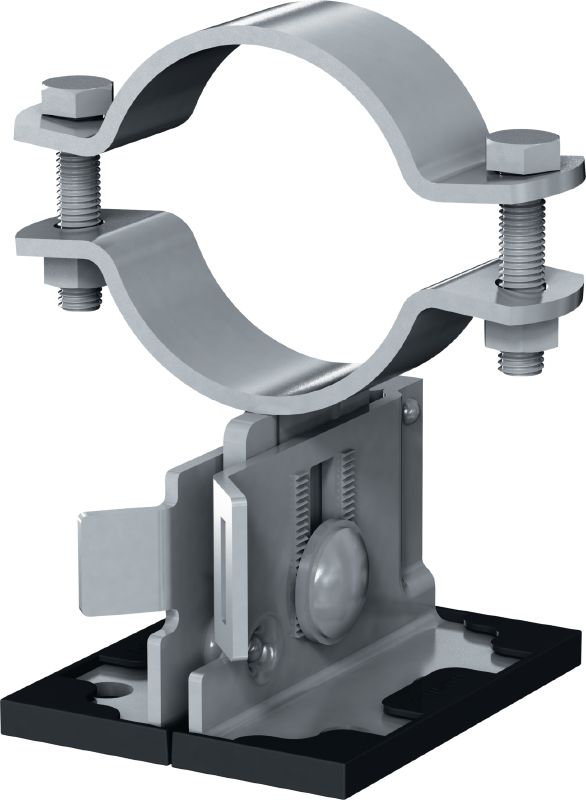

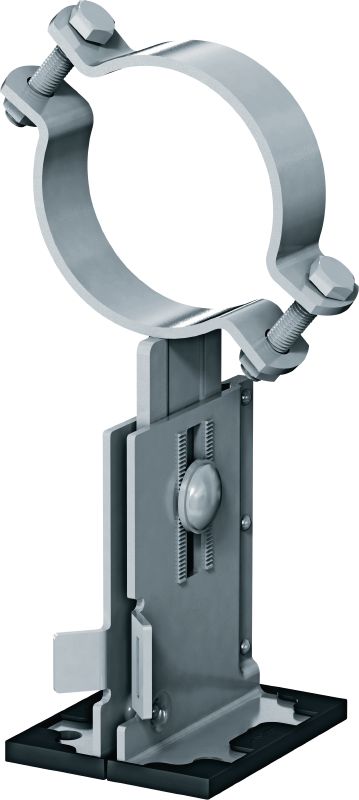

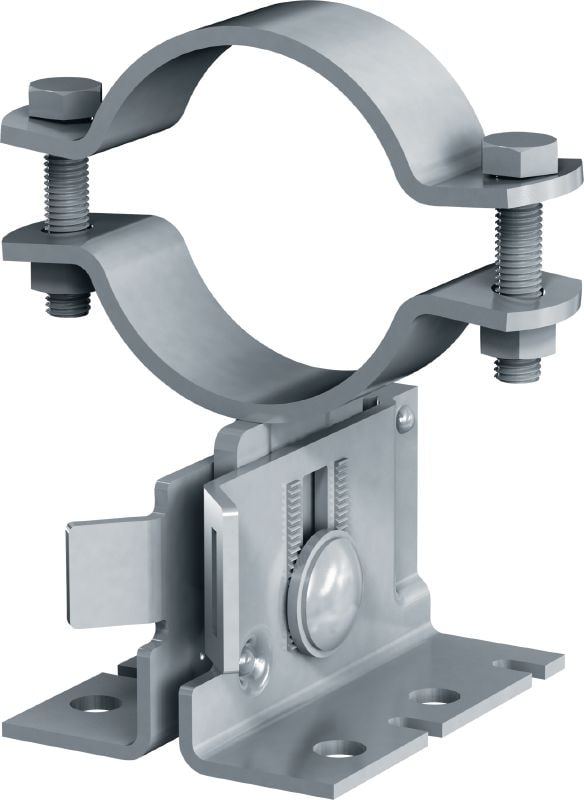

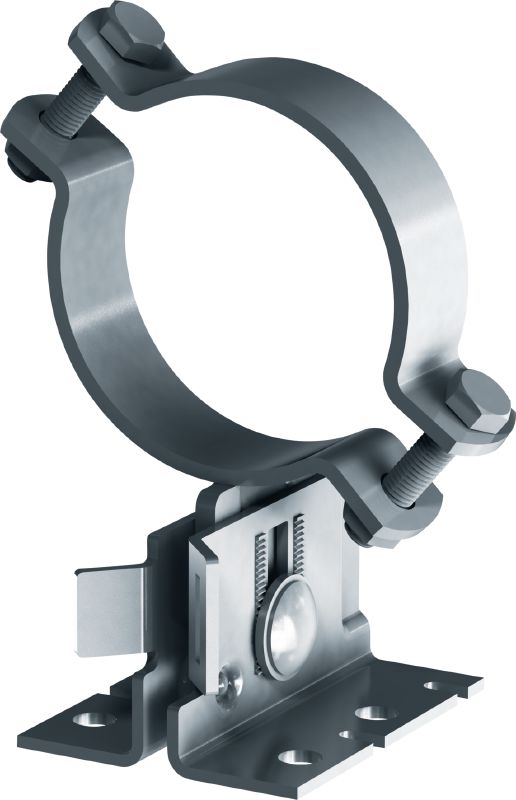

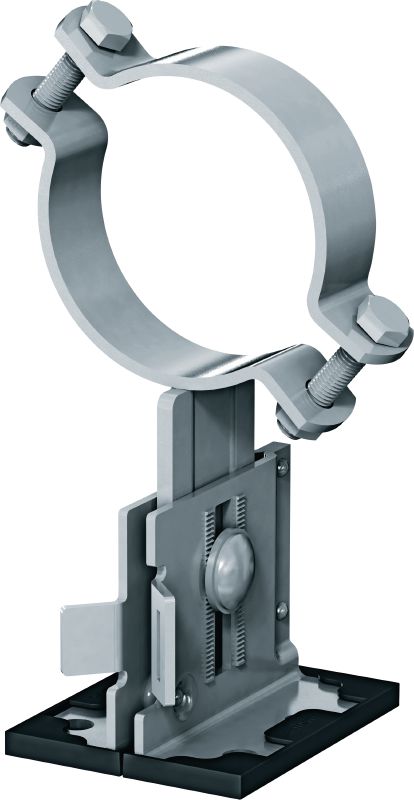

MP-PS 1-1 Трубна опора

Трубна опора з покриттям для зовнішнього використання та з регулюванням висоти й кута нахилу для високих промислових навантажень з трубами із зовнішнім діаметром 21-173 мм (від 1/2" до 6")

Вогнетривкість (Так/Ні): Ні
Термостійкість: -20 - 300 °C
Склад матеріалу: Опорна пластина: S280GD / Модиф. POSMAC-C, Дуги: S235JR - DIN EN 10025, Середня пластина: S235JR - DIN EN 10025, Пересувна пластина: PA66 + GF30, Болт: клас 8.8, гайка: клас 8

Технічна інформація

Вогнетривкість (Так/Ні)

Ні

Термостійкість

-20 - 300 °C

Склад матеріалу

Опорна пластина: S280GD / Модиф. POSMAC-C, Дуги: S235JR - DIN EN 10025, Середня пластина: S235JR - DIN EN 10025, Пересувна пластина: PA66 + GF30, Болт: клас 8.8, гайка: клас 8

Товщина матеріалу

опорна пластина: 4 мм, Середня пластина: 7 мм, Пересувна пластина: 3 мм, Зазубрена шайба: 4 мм

Остаточна обробка поверхні

З покриттям для зовнішнього використання – гаряче цинкування (HDG)

З гарячим цинкуванням

Так

Нержавіюча сталь

Ні

Умови навколишнього середовища

Поза приміщеннями, низьке або помірне забруднення (C3 / C4 – низьке)

Тип базового матеріалу

Бетон, Сталь, Модульна опора

Розмір гайкового ключа

19 мм

Крутний момент затягування для регулювання висоти

50 Нм

Довжина

141 мм

Додаткова інформація про продукт

Коефіцієнт тертя – пересувна пластина (PA66-GF30) на цинко-магнієвій поверхні: 0,146, Коефіцієнт тертя – пересувна пластина (PA66-GF30) на гарячеоцинкованій поверхні: 0,129, Коефіцієнт тертя – пересувна пластина (PA66-GF30) на електрооцинкованій поверхні: 0,177

Документи

Функції та застосування

Функції

Універсальне рішення «все в одному» – одна опорна система для кріплення опор, які зафіксовані, ковзають, направляються або вільно стоять, до балок для опорних конструкцій Hilti, сталевих балок і бетону
Підтримка різного програмного забезпечення – прості розрахунки з використанням програм PROFIS, Hilti FixPoint Calculator, бібліотек BIM/CAD і різних додаткових модулів
Доступна інформація про навантаження і супроводжуюча документація – конструкція згідно з вимогами EN13480-3, Eurocode 3 і MSS-SP58 для компонентів, призначених для трубних опор
Швидке встановлення на робочому майданчику – просте регулювання висоти й кута нахилу після кріплення трубної опори на місці
Широкий діапазон хомутів – підходить для різних трубних хомутів з додатковими вставками або без них

Застосування

Кріплення труб до сталевих балок, бетону або балок для модульних опорних конструкцій Hilti
Монтаж труб на промислових підприємствах, електростанціях, заводах, що випускають фармацевтичні продукти, електроніку або автомобілі
Підходить для використання у середовищі з температурою до 300 °C та з ізоляцією товщиною до 220 мм
Рекомендується для використання у приміщеннях або поза приміщеннями у середовищах з низьким або помірним забрудненням (C3)

Щоб знайти інформацію про дозвільні документи або сертифікати, будь ласка, перегляньте відповідні артикули.
