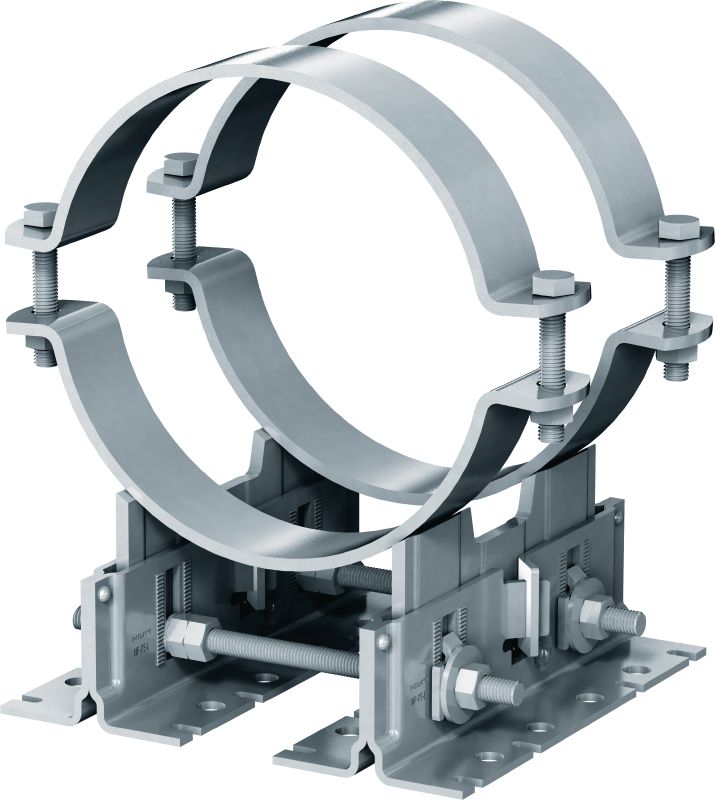

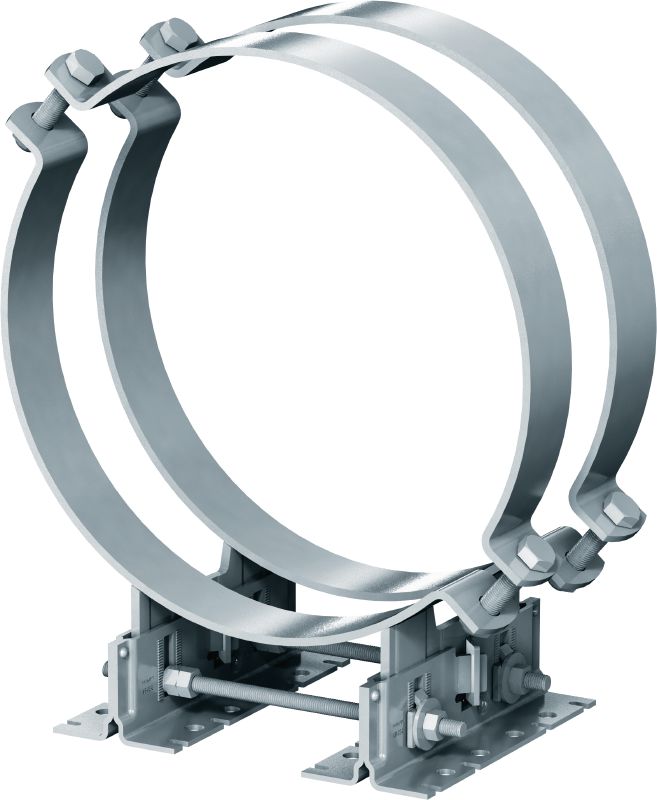

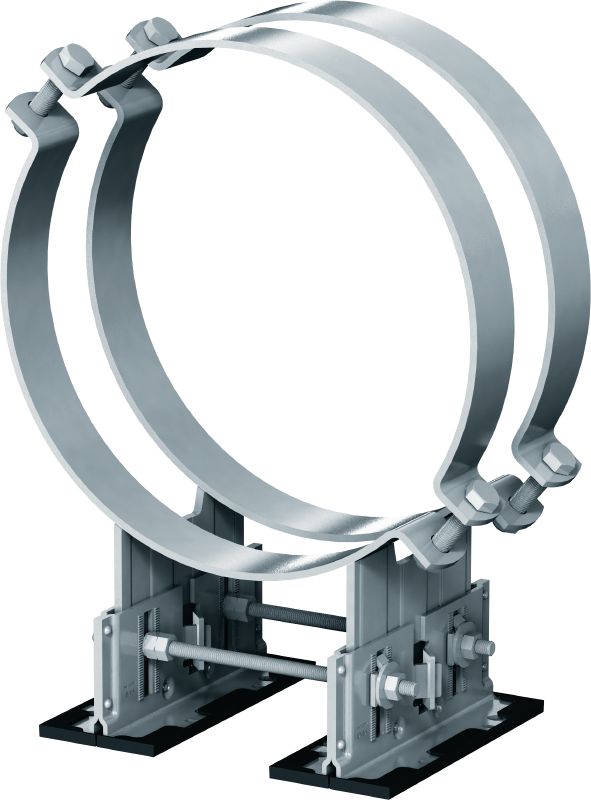

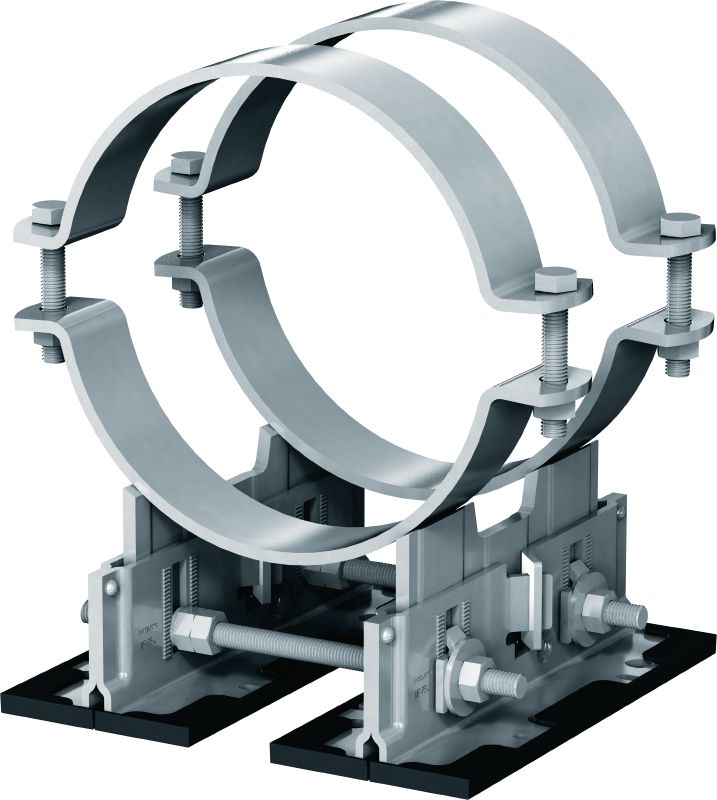

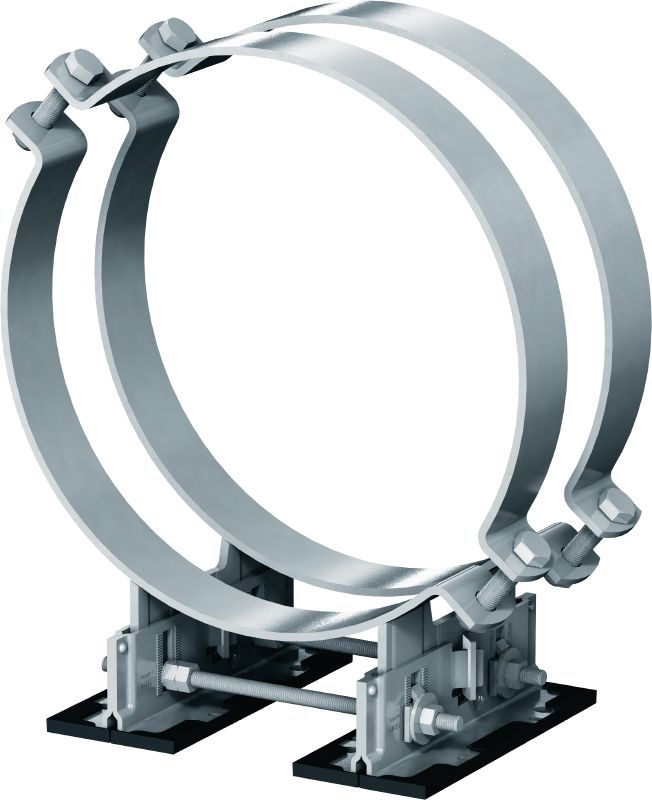

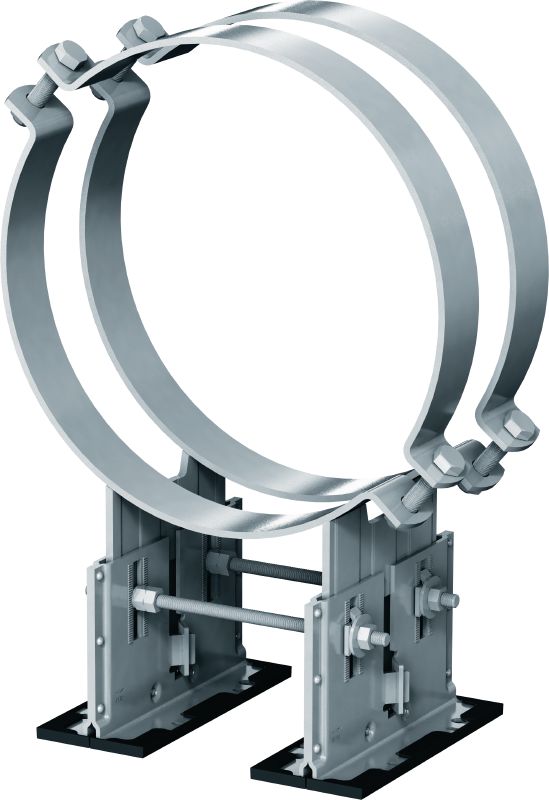

MP-PS 4-2 Трубна опора

Трубна опора з покриттям для зовнішнього використання та з регулюванням висоти й кута нахилу для високих промислових навантажень з трубами із зовнішнім діаметром 217-610 мм (від 8" до 24")

Вогнетривкість (Так/Ні): Ні
Термостійкість: -20 - 300 °C
Склад матеріалу: Опорна пластина: S280GD / Модиф. POSMAC-C, Дуги: S235JR - DIN EN 10025, Середня пластина: S235JR - DIN EN 10025, Пересувна пластина: PA66 + GF30, Болт: клас 8.8, гайка: клас 8

Вибрати варіант

Діапазон встановлення хомутів - D

217 - 227 мм
244 - 254 мм
267 - 277 мм
318 - 328 мм
350 - 360 мм
401 - 411 мм
452 - 462 мм
503 - 513 мм
605 - 615 мм

Висота над землею до основи труби

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Номінальний розмір труби (дюйми)

8 дюйм
10 дюйм
12 дюйм
14 дюйм
16 дюйм
18 дюйм
20 дюйм
24 дюйм

Номінальний розмір труби

200 мм
250 мм
300 мм
350 мм
400 мм
450 мм
500 мм
600 мм

Розмір упаковки

Вміст упаковки

Кількість

Упаковки

Всього Одиниці

Ви не можете побачити ціни з урахуванням персональної знижки

Будь ласка, увійдіть або зареєструйтесь щоб побачити ціни з вашою персональною знижкою (ціни вказані без ПДВ)

Ціна (без ПДВ)

Від 14 441,90 UAH

Технічна інформація

Вогнетривкість (Так/Ні)

Ні

Термостійкість

-20 - 300 °C

Склад матеріалу

Опорна пластина: S280GD / Модиф. POSMAC-C, Дуги: S235JR - DIN EN 10025, Середня пластина: S235JR - DIN EN 10025, Пересувна пластина: PA66 + GF30, Болт: клас 8.8, гайка: клас 8

Товщина матеріалу

опорна пластина: 4 мм, Середня пластина: 7 мм, Пересувна пластина: 3 мм, Зазубрена шайба: 4 мм

Остаточна обробка поверхні

З покриттям для зовнішнього використання – гаряче цинкування (HDG)

З гарячим цинкуванням

Так

Нержавіюча сталь

Ні

Умови навколишнього середовища

Поза приміщеннями, низьке або помірне забруднення (C3 / C4 – низьке)

Тип базового матеріалу

Бетон, Сталь, Модульна опора

Розмір гайкового ключа

19 мм

Крутний момент затягування для регулювання висоти

50 Нм

Довжина

256 мм

Документи

Функції та застосування

Функції

Універсальне рішення «все в одному» – одна опорна система для кріплення опор, які зафіксовані, ковзають, направляються або вільно стоять, до балок для опорних конструкцій Hilti, сталевих балок і бетону
Підтримка різного програмного забезпечення – прості розрахунки з використанням програм PROFIS, Hilti FixPoint Calculator, бібліотек BIM/CAD і різних додаткових модулів
Доступна інформація про навантаження і супроводжуюча документація – конструкція згідно з вимогами EN13480-3, Eurocode 3 і MSS-SP58 для компонентів, призначених для трубних опор
Швидке встановлення на робочому майданчику – просте регулювання висоти й кута нахилу після кріплення трубної опори на місці
Широкий діапазон хомутів – підходить для різних трубних хомутів з додатковими вставками або без них

Застосування

Кріплення труб до сталевих балок, бетону або балок для модульних опорних конструкцій Hilti
Монтаж труб на промислових підприємствах, електростанціях, заводах, що випускають фармацевтичні продукти, електроніку або автомобілі
Підходить для використання у середовищі з температурою до 300 °C та з ізоляцією товщиною до 220 мм
Рекомендується для використання у приміщеннях або поза приміщеннями у середовищах з низьким або помірним забрудненням (C3)

Щоб знайти інформацію про дозвільні документи або сертифікати, будь ласка, перегляньте відповідні артикули.
