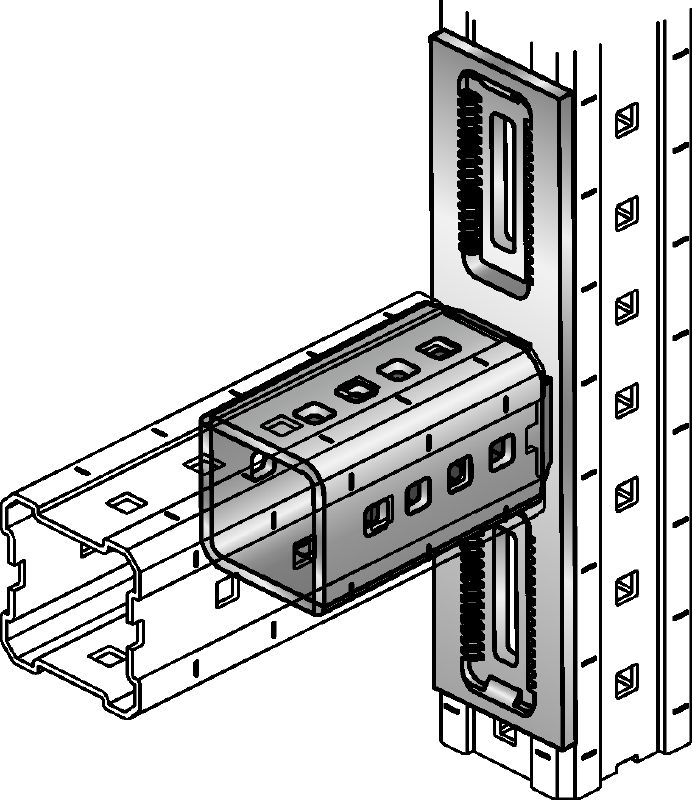

MIC-L З'єднувач

Гарячеоцинкований з'єднувальний елемент для кріплення балок MI перпендикулярно одна до одної

Склад матеріалу: З'єднувач: DD11 MOD - HN 547, S235JR - DIN EN 10025; кріпильна пластина, зубчаста пластина: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; болт: марка сталі 8.8; гайка: марка сталі 8
Остаточна обробка поверхні: Гаряче цинкування: з'єднувач 55 мкм - DIN EN ISO 1461; кріпильна пластина, зубчаста пластина, болт, гайка 45 мкм - DIN EN ISO 1461
Умови навколишнього середовища: Поза приміщеннями, низьке або помірне забруднення (C3 / C4 – низьке)

Технічна інформація

Склад матеріалу

З'єднувач: DD11 MOD - HN 547, S235JR - DIN EN 10025; кріпильна пластина, зубчаста пластина: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; болт: марка сталі 8.8; гайка: марка сталі 8

Остаточна обробка поверхні

Гаряче цинкування: з'єднувач 55 мкм - DIN EN ISO 1461; кріпильна пластина, зубчаста пластина, болт, гайка 45 мкм - DIN EN ISO 1461

Умови навколишнього середовища

Поза приміщеннями, низьке або помірне забруднення (C3 / C4 – низьке)

Крутний момент затягування

84 Нм

Розмір гайкового ключа

19 мм

Документи

Функції та застосування

Функції

Забезпечує міцне та надійне з'єднання
Можливість регулювання до 50 мм під час встановлення
Можливість точного регулювання до 5 мм
З'єднувальний елемент постачається з самостопорними гайками для захисту проти вібрації
Без необхідності зварювання – для швидкого та ефективного встановлення

Застосування

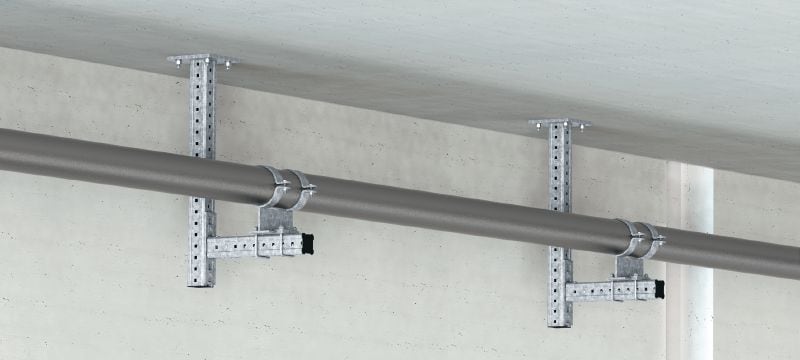

Компонент модульної 4-компонентної системи для кріплення кабельних лотків, труб і різних допоміжних сталевих елементів
Прості гнучкі рішення для промислового та активного комерційного використання, які виключають необхідність зварювання
З'єднання укосин

Щоб знайти інформацію про дозвільні документи або сертифікати, будь ласка, перегляньте відповідні артикули.
