Вклеювання арматури (Rebar)
Влаштування арматурних випусків із застосуванням технології Rebar
Ми розробляємо всі наші технології з врахуванням вимог Eurocode 2 та TR023.
Окрім цього, в Hilti ми розробили декілька унікальних методів проєктування, щоби будівництво з влаштуванням вклеєної арматури в бетон стало більш економічним.
МЕТОД ПРОЄКТУВАННЯ АРМАТУРНИХ ВИПУСКІВ HILTI
Ми розробили різні варіанти використання вклеєної арматури, включно з методами подолання обмежень нормативів для бетону.
![Anchor Syst. chem.,MD 2000 MD 2000 dispensor MD 2000 Injektionstechnik Auspressgerät](/content/hilti/EE/UA/uk/business/business/engineering/rebar/_jcr_content/mainSection/mainColumn/call_to_action/image.coreimg.jpeg/1715342967001/116159.jpeg)

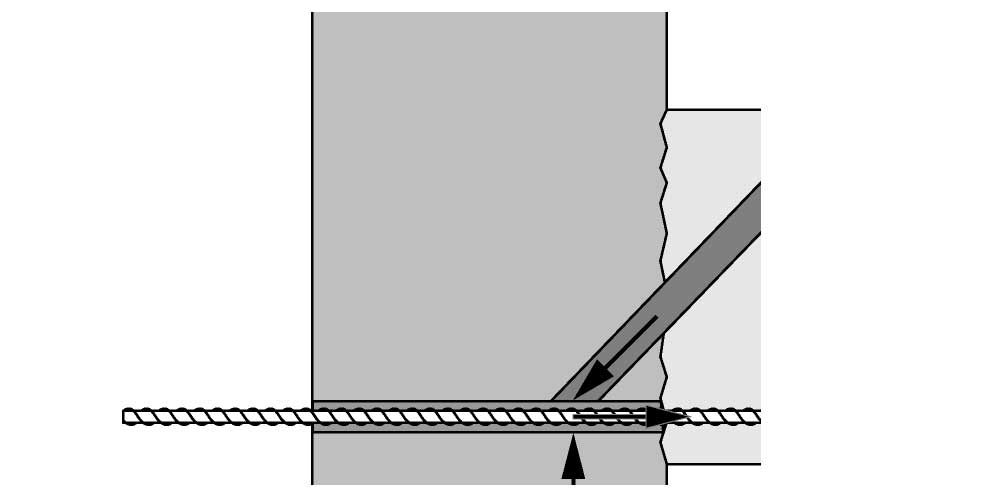

Зменшення довжини анкерування
Найбільш поширена група застосування для вклеєних арматурних випусків включає в себе приєднання нових компонентів до існуючої конструкції.
Згідно норм будівництва для залізобетонних конструкцій, міцність з'єднання вбудованої арматури обмежена навіть за незначної глибини шару бетону.
В деяких областях, таких як стіни, де глибина анкерування часто обмежена, для компенсації її зменшення часто використовують поперечну зварку арматури чи гачки.
Наші дослідження, так само як і дослідження наших партнерів, показали, що міцність з'єднання арматурних стрижнів, встановлених за допомогою клеєвих розчинів Hilti, вище, ніж у попередньо встановленої арматури (за наявності достатнього шару бетону).
Завдяки підвищеній міцності з'єднання метод вклеювання арматури Hilti дозволяє зменшити глибину анкерування до 70% у порівнянні з показниками, вказаними в будівельних нормах (за наявності достатнього шару бетону).
![HIT-HY 150 MAX HIT-HY 150 MAX](/content/hilti/EE/UA/uk/business/business/engineering/rebar/_jcr_content/mainSection/mainColumn/call_to_action_826982354/image.coreimg.jpeg/1683197677742/rigid-connection.jpeg)

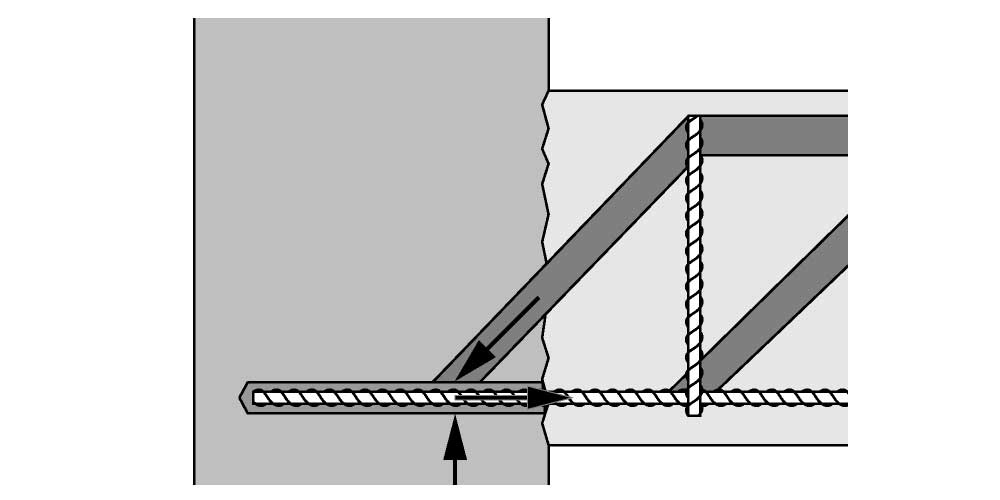

Міцне з'єднання прямими стрижнями
Для забезпечення міцного з'єднання, наприклад, плит з бетоном, балок та плит, балок та стін, колон з фундаментом необхідні гачки та вигнута арматура.
Ми знайшли інше рішення.
Спільно з нашими партнерами з технічного університету Мюнхена та Американського університету в Бейруті ми дослідили, як використовувати прямі арматурні стрижні для міцного з'єднання. Наше рішення засновано на моделі STM («Розтяжка-стійка»).
![Image alt text (optional)](/content/hilti/EE/UA/uk/business/business/engineering/rebar/_jcr_content/mainSection/mainColumn/call_to_action_2088889618/image.coreimg.png/1683197841549/122415.png)

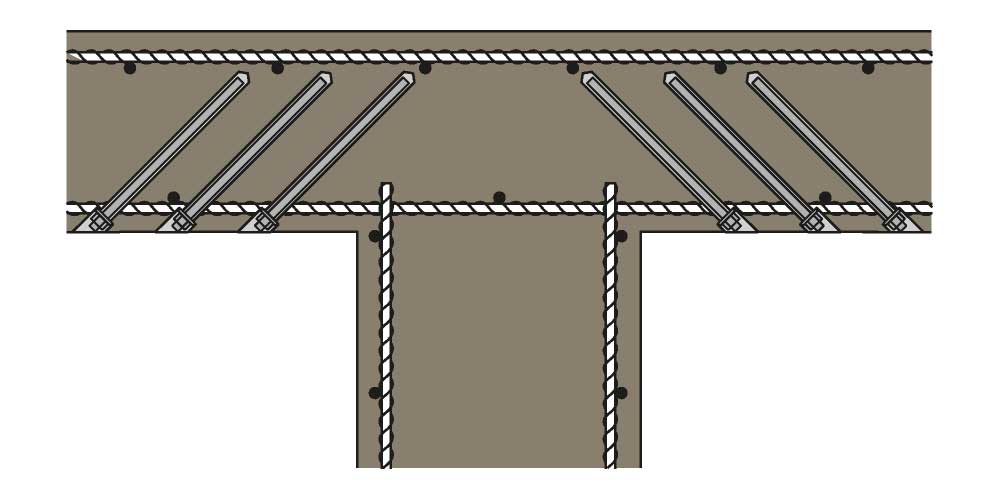

Поперечне армування
Поперечне армування використовують зазвичай для відновлення та укріпення старих конструкцій, у тому числі мостів.
В Hilti ми знайшли новий простий спосіб поперечного армування з установкою анкерів тільки з нижньої сторони плити. Це можна зробити за допомогою анкерів Hilti HZA-P, які встановлюються у пробурені отвори під кутом до колони з використанням клейових розчинів Hilti.

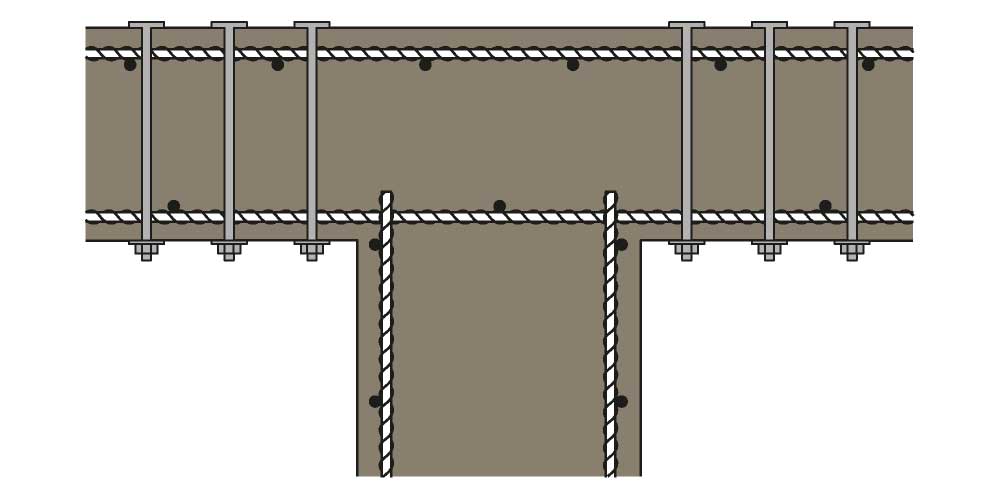

Це набагато легше, ніж традиційний метод поперечного армування, де необхідно свердлити нижню та верхню сторони плити. Використовуючи цей метод, необхідно видаляти покриття плити, а у більшості випадків верхня сторона недоступна для роботи.
![HIT-RE 500 adapted](/content/hilti/EE/UA/uk/business/business/engineering/rebar/_jcr_content/mainSection/mainColumn/call_to_action_854633174/image.coreimg.jpeg/1683198602928/l-dscn0182.jpeg)

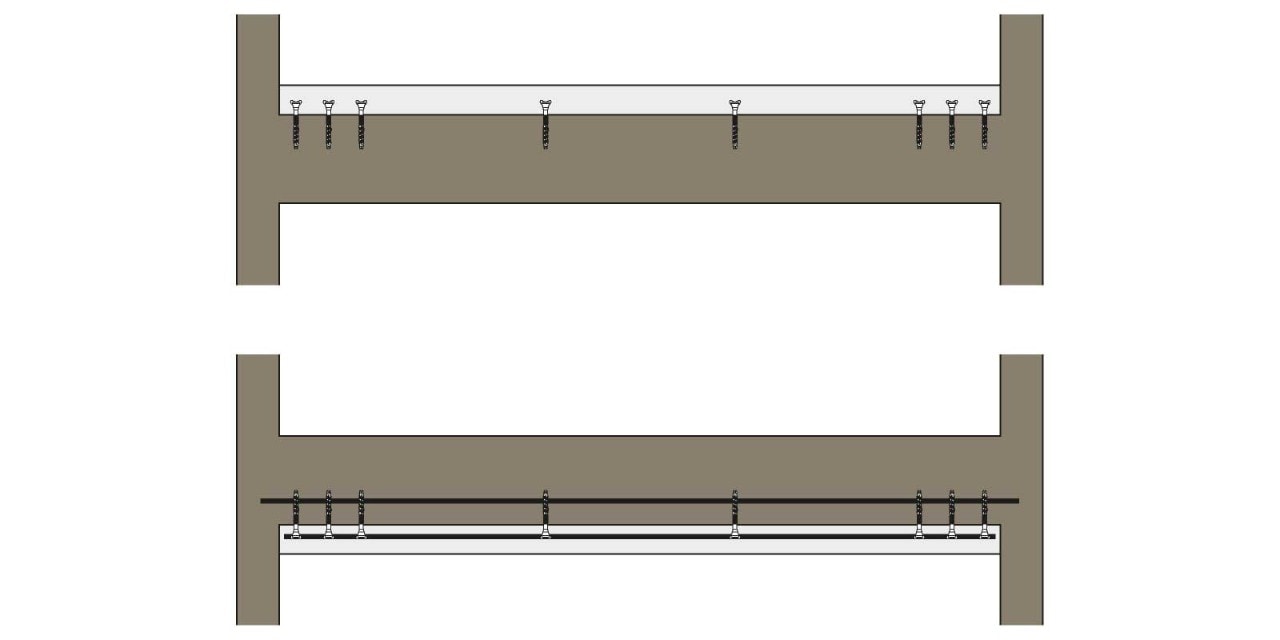

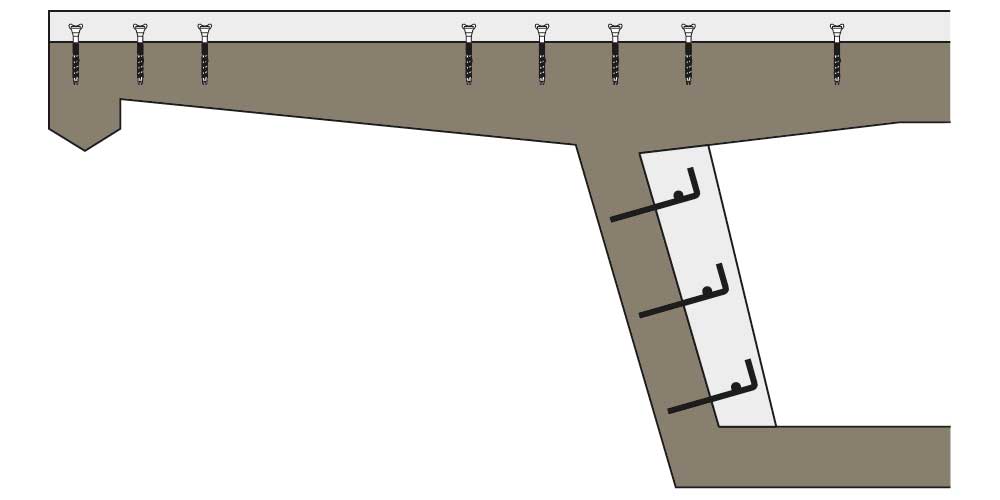

Бетонне покриття
У Hilti ми розробили унікальні рішення збільшення тертя зсуву для настилу моста.
Новий шар бетону часто з'єднується з існуючим для закріплення чи ремонту конструкції. Важливою частиною проектування є передача внутрішньої напруги через зв'язки між новим та старим шаром бетону.
Ми розробили метод розрахунку, щоби досягти ефективної передачі зусилля зсуву - з врахуванням зчеплення, тертя та опору зсуву поперечної арматури, розташованої на межі розділу.
Його переваги:
- Просте та надійне застосування в різних ситуаціях
- Гарантовано монолітна конструкція
- Зусилля на зсув надійно передаються навіть у тому випадку, коли на бетонній поверхні є тріщини
- Широкий діапазон застосування
- Знижені вимоги до довжини анкерування
