Рішення Hilti для детекції

Області застосування систем детекції Hilti

Працюючи на будівельному майданчику, можна легко натрапити перфоратором чи іншим інструментом на прихований у бетоні предмет.

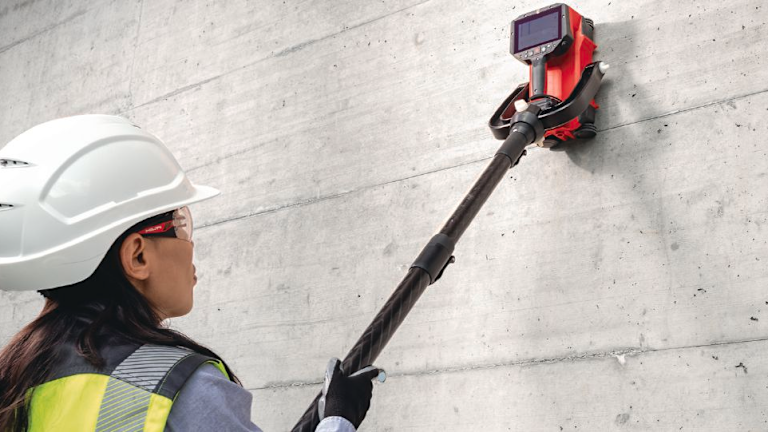

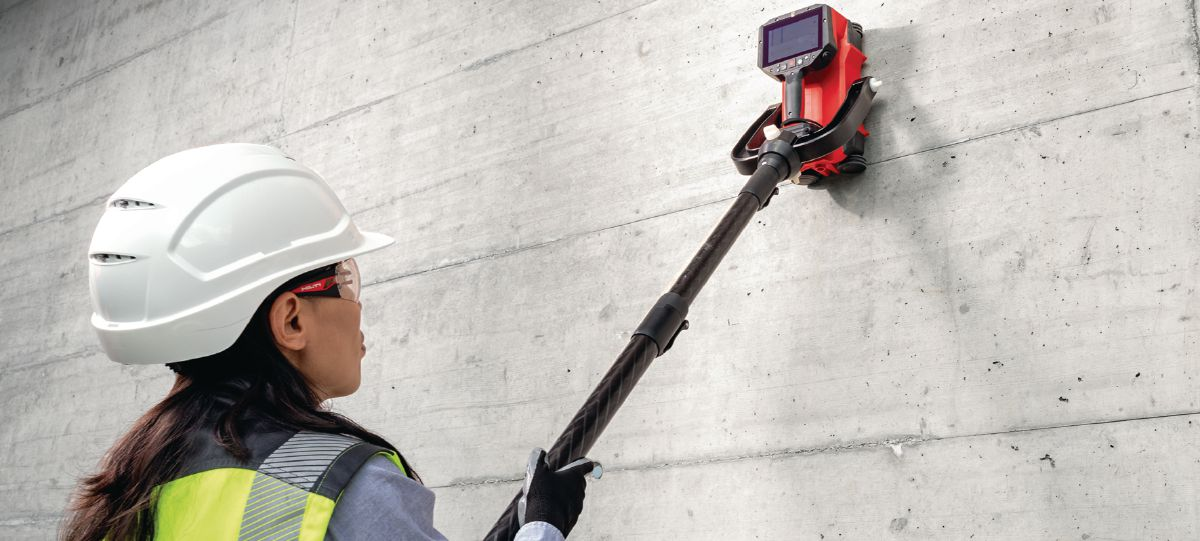

Системи сканування Hilti легко виявлять приховані труби, електричні дроти під напругою чи арматуру. Таким чином ви зможете легко свердлити, бурити та різати бетон, не побоюючись натрапити на предмет прихований у товщі базового матеріалу.

Наші протиударні, пило- та вологозахищені детекторні системи призначені для:

• Виявлення металевих та неметалевих предметів, прихованих у бетоні, цеглі, цегляній кладці та інших базових матеріалах;

• Неруйнівній інспекції арматурної конструкції, в тому числі оцінці товщини захисного шару бетону, розташування, розмірів та довжини арматури;

• Виявлення металевих, пластикових та ПВХ труб;

• Виявлення місцезнаходження електричних дротів;

• Виявлення інших прихованих предметів: дошок, сталевої арматури, кабелів під напругою (РТ кабель), переднапружених тросів (PS троси), бетонних балок і т.д.

Створіть комплексну схему усіх замонолічених об’єктів та арматури на великих ділянках – це особливо важливо при будівництві крупних конструкцій, таких як мости чи тунелі. Визначте точки виходу бура, виміряйте його довжину та кути.

Це дозволить правильно встановити анкери чи арматурні стержні без ударів та пошкодження бура чи існуючого арматурного каркаса.

Стандартне застосування систем сканування

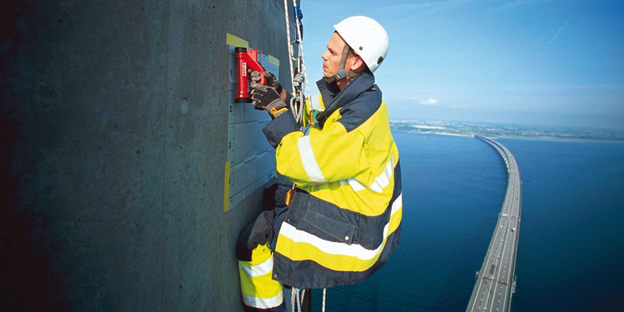

Аналіз конструкції та її перевірка

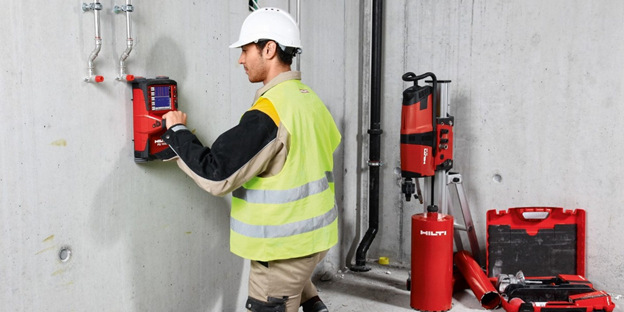

Свердління бетону, буріння, різка та коригувальні роботи

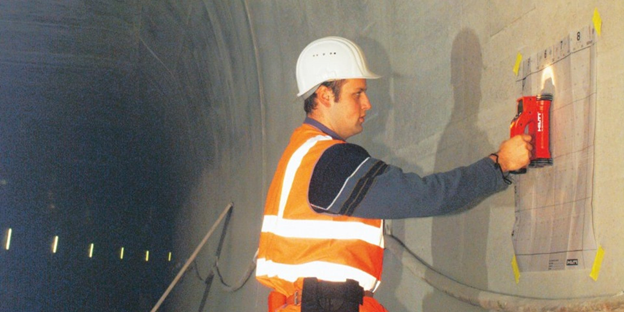

Контроль об’єкту на етапі здачі

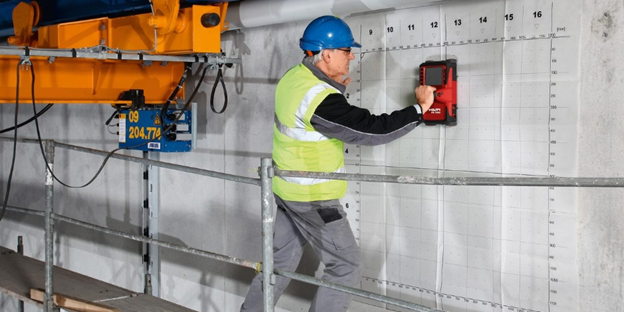

Модернізація конструкції для сейсмічно нестабільних територій

Застосування приладів для детекції та програм дозволить вам вирішити безліч важливих задач:

• Запобігти врізанню в існуючі конструкції та пошкодженню дротів під напругою чи несучою арматури;

• Зробити роботу біль безпечною;

• Уникнути затримок монтажу та знизити ризик пошкодження дороговартісних конструкцій

Неруйнівний аналіз конструкції

Наша система Hilti PS 300 спеціально призначена для перевірки розташування арматури та неруйнівного аналізу без необхідності буріння конструкції:

• Виявлення післявстановленного арматурного випуску до 40 см в сухому бетоні;

• Аналіз товщини захисного шару бетону глибиною до 10 см;

• Просте та швидке сканування великих ділянок бетонних конструкцій.

Проскануйте ділянку, де ви збираєтесь працювати, і на екрані бездротового детектора чи планшету ви побачите приховані об’єкти в 2D чи 3D зображені в режимі онлайн.

Для більш детального аналізу результатів сканування використовуйте наше програмне забезпечення Hilti PROFIS Detection (за додатковою інформацією зверніться до інженера Hilti заповнивши форму на сайті).

Виявлення прихованих об’єктів перед свердлінням, різкою чи бурінням

Перед тим, як свердлити, бурити чи різати дуже важливо знати, де розташовуються вмонтовані труби, арматура, кабель та інші приховані об’єкти. Це допоможе уникнути незапланованих дороговартісних ремонтів та інших затрат:

• Попадання в арматуру загрожує порушенням бетонного покриття чи пошкодженням ваших інструментів. Попадання в натягнутий трос може призвести до порушення стійкості та безпеки будови. Крім того, це небезпечно для життя: якщо трос розірветься, він може вилетіти з бетонної конструкції і травмувати людей;

• Внаслідок попадання в електричний кабель під напругою, можливе травмуюче чи навіть смертельне ураження електричним струмом;

• Попадання у трубу водопостачання чи пустоти, заповненні водою, загрожує пошкодженню будівлі через витік рідини;

• Через попадання в металеву сітку, будівельні балки, анкери та інші вбудовані предмети може призвести до значних збитків та дороговартісних ремонтів.

Реалізовані об’єкти

Сканування з метою виявлення арматури

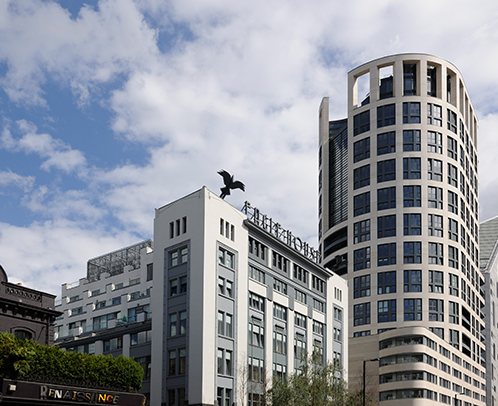

EAGLE HOUSE, ЛОНДОН, ВЕЛИКОБРИТАНІЯ

Детекція арматури на бетонній поверхні загальною площею 18 000 м2.

Задача

Eagle House – це масивний житловий комплект в центі Лондона загальною площею 18 000 м2, на яких розташувались 276 житлових приміщень, 6000 м2 торгових площ та 30 місць для паркування. Перед забудовником комплексу – Mount Avil – постала задача знайти усі арматурні троси в бетонних панелях перекриття та на стелях.

Рішення Hilti

Геодезист Murphy Surveys для цієї задачі обрав нашу детекторну систему Hilti PS 1000 X-Scan. Потрібно було знайти арматуру, арматурні сітки, троси, труби, електричні кабелі та інші об’єкти, приховані в бетонних конструкціях.

Наша система детекції PS 1000 X-Scan уявляє собою радіолокаційний сканер, який дозволяє бачити об’єкти всередині конструкції без необхідності її свердлити. По мірі сканування в режимі реального часу на кольоровому екрані з’являється 2D та 3D зображення результатів.

Таким чином геодезисти могли відразу робити розмітку будівлі в процесі сканування.

Після чого, геодезисти використовували наше програмне забезпечення Hilti PROFIS Detection, щоб в офісі провести більш детальний аналіз отриманих даних, створити тривимірні моделі конструкцій та скласти звіти.

Завдяки неруйнівному методу аналіза перед свердлінням і подальшими роботами було зекономлено час та збережена цілісність житлового комплексу Eagle House.

Рішення, яке було використано на об’єкті:

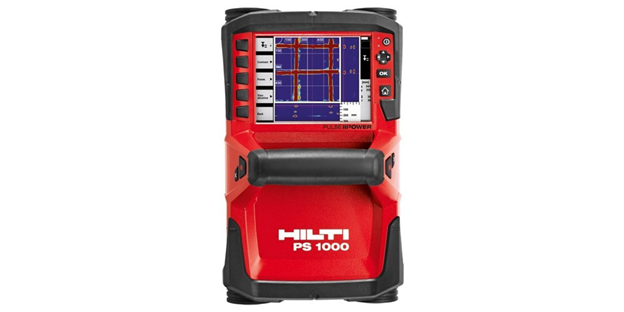

HILTI PS 1000 X-SCAN. Система PS 1000 X-Scan може сканувати великі ділянки бетонних конструкцій та виявляти приховані предмети в багатошаровій бетонній конструкції. Дізнатись більше

Сканування бетонних конструкцій для виявлення арматурних тросів

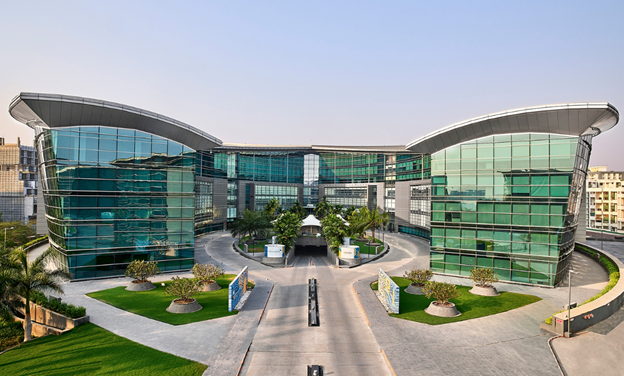

ТЕХНОПАРК II, ПУНА, ІНДІЯ

Аналіз безпеки арматурних тросів

Задача

Технопарк ІІ – це крупний IT парк загальною площею біля 100 000 м2, оснащений високотехнологічними сервісами технічної підтримки.

Його будівництво завершилось в 2014 році. Але на заключній стадії монтажу працівники просвердлили декілька отворів у місцях проходження тросів, де не можна було свердлити. Після цього архітектор та забудовники вирішили перевірити безпеку конструкції та цілісність тросів.

Рішення Hilti

Для цієї роботи обрали нашу систему детекції Hilti PS 1000 X-Scan. Спочатку система X-Scan визначила точне місцезнаходження арматурних тросів та виміряла товщину захисного шару бетонного покриття над ним. Отриманні дані порівняли з глибиною просвердлених отворів та обрали правильне рішення, яке допомогло уникнути попадання бурильних інструментів в трос.

В результаті жоден арматурний трос не був пошкоджений під час свердління та конструкція будівлі залишилась непошкодженою.

Для перевірки безпеки конструкції використовувався метод неруйнівного контролю, завдяки чому було зекономлено час та об’єкт був зданий вчасно.

Рішення, яке було використано на об’єкті:

HILTI PS 1000 X-SCAN. Система PS 1000 X-Scan може сканувати великі ділянки бетонних конструкцій та виявляти приховані предмети в багатошаровій бетонній конструкції. Дізнатись більше
