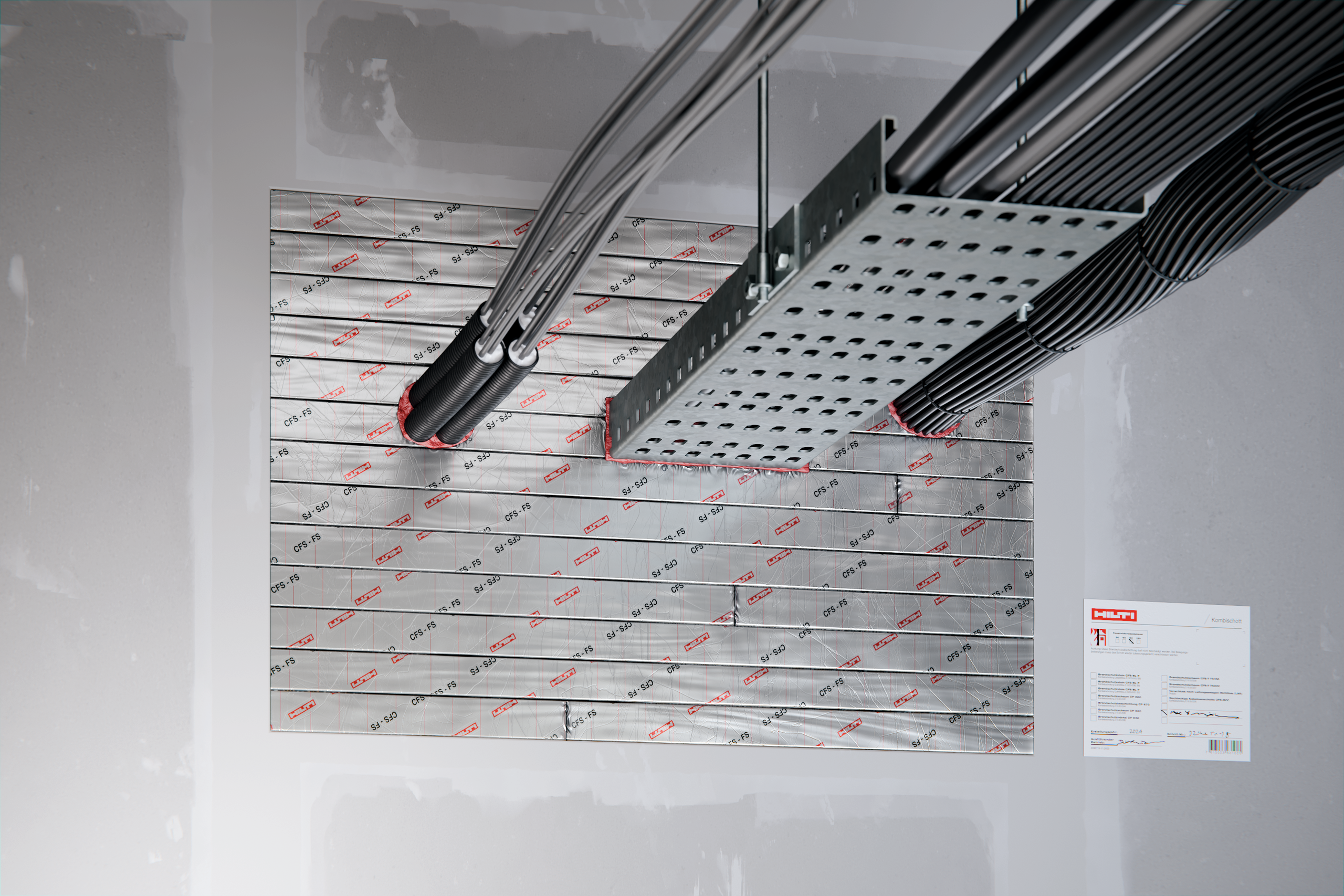

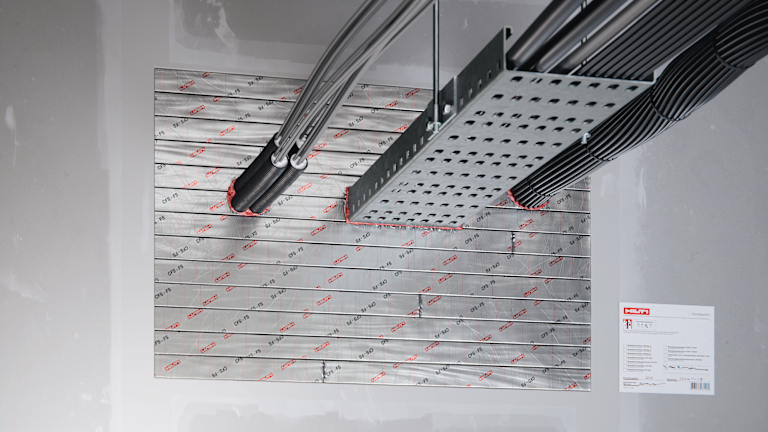

Вогнезахист кабельних проходок

Вступ

Неврахування інженером-проєктувальником пасивного вогнезахисту проходок кабелів на ранній стадії проєкту неминуче призведе до проблем на пізніших етапах будівництва та може поставити під загрозу введення в експлуатацію будівлі. Дорогі та складні переробки, незаплановані витрати та значні зміни повних кабельних трас в місцях проходження через протипожежні стіни або перекриття є дуже поширеними наслідками. Тому доцільно розглянути впровадження пасивного вогнезахисту якомога раніше та працювати над точною, детальною та професійно спланованою специфікацією. Ця стаття містить поради всім інженерам-електрикам та проєктувальникам, які шукають простіше та краще рішення по вогнезахисту проходок кабелів, а також пояснює переваги широкого спектру інноваційних рішень Hilti для проходок кабелів.

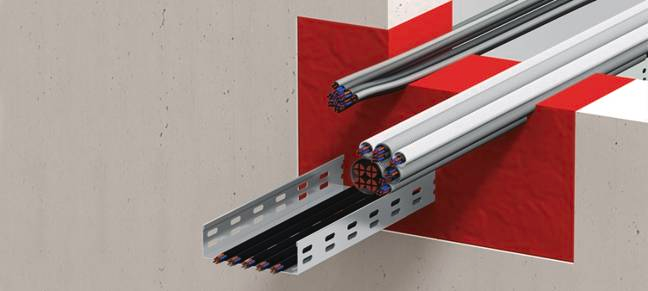

Рис. 1 Кабельна проходка з використанням протипожежної піни

Наслідки недостатнього попереднього планування

Інженери, які займаються плануванням електрообладнання та кабельних систем у будівлі, часто стикаються з проходками крізь стіни та перекриття. Вони також щодня стикаються з проблемами та питаннями з боку будівельного майданчика щодо правильного встановлення протипожежних систем. Крім того, вони беруть участь у випадках неправильного встановлення, у виявленні недоліків під час перевірок або інспекцій, і навіть у процесах інженерної оцінки. Інженерам, проєктувальникам електрообладнання (таким як розробники проєктів низької напруги), архітекторам проєктів або технічному персоналу бек-офісу дуже важко підтримувати високий рівень компетентності у застосуванні, збирати та зберігати інформацію про протипожежні продукти від різних виробників. Крім того, виникають також деякі дуже суттєві проблеми, зокрема:

• Дозволи, нормативи та інформація про продукцію не завжди прозорі та зрозумілі, до того ж змінюються досить регулярно.

• Постійно зростаюча потреба в координації між різними підрядниками. Як краще планувати специфічні для галузі протипожежні проходки, щоб уникнути складнощів та безладу?

• Низький рівень деталізації в специфікаціях та кресленнях часто призводить до вибору дешевих, іноді навіть не схвалених рішень і, як наслідок, низької якості монтажу. Як уникнути проблем з відповідальністю та затримок проєкту?

• Як вибрати правильні продукти для моєї специфікації?

• Як мінімізувати юридичні ризики, якщо в одній будівлі встановлені протипожежні продукти різних виробників через відсутність належної специфікації?

• Вогнезахист все ще є дуже складним і вимагає часу та компетенції. Чи можу я розраховувати на когось, хто надасть мені найкращу технічну інженерну підтримку, коли це буде потрібно?

Типові помилки при використанні протипожежних матеріалів на електричних кабельних проходках

Інженери також повинні знати про типові проблеми з монтажем:

• Недостатньо робочого місця для електриків для правильного встановлення протипожежних систем.

• Прийнятий план зробити великі отвори, і пропустити крізь них усі комунікації одночасно.

• Кабельні лотки не можна встановити без кріпильних або опорних елементів.

• Хаотичне прокладання кабелів.

• Кабелі прокладаються через отвір без необхідного радіуса вигину.

• «Сліпа» специфікація (копіювання/вставка зі старих специфікацій або документів), що призводить до типового протипожежного рішення без знання потенційного джерела помилок.

• Прогалини, відкриті щілини та негерметичні ділянки або стики між кабелями в отворі.

• Недотримання мінімальних відстаней.

• Відсутність документації щодо встановлених систем.

Зрештою, цих помилок можна уникнути лише завдяки професійному, ранньому плануванню перед проєктуванням. Це робить весь подальший процес простішим, плавнішим та зрозумілішим для всіх зацікавлених сторін.

Ключові критерії, які потрібно врахувати при проєктуванні протипожежних кабельних проходок

Тип кабелю, діаметри та класи вогнестійкості: в ETA (Європейській технічній оцінці), або в інших документах про затвердження, завжди частиною випробуваної сфери застосування є визначення того, які типи кабелів та діаметри кабелів досягли яких класів вогнестійкості та за яких умов. Наприклад:

• Чи потрібні додаткові заходи для зачеканки отвору?

• Які опорні конструкції є частиною затвердження (чи система також випробовується в гіпсокартонній стіні)

• Чи може кабельний лоток проходити через отвір?

• Які кабелі відповідають вимогливим критеріям випробувань на щільність та ізоляцію?

• Великі силові кабелі діаметром ≥50 мм здебільшого стикаються з проблемами, пов'язаними з класом опору ізоляції.

Все це необхідно враховувати під час планування прокладання кабелю через відсіки таким чином, щоб він відповідав усім цим вимогам.

Конфігурація кабелю: у застосуванні протипожежних кабелів ми розрізняємо три основні конфігурації: окремі кабелі, кабельні пучки та кабелі на кабельному лотку. Для кожної конфігурації існують різні оптимізовані рішення для продуктів, які пропонують індивідуальні дозволи та переваги монтажу для легкого та надійного монтажу.

Інші електричні застосування: існують деякі інші спеціальні застосування кабелів, такі як трубопроводи, трубки, хвилеводи або шини. Випробування протипожежних систем для цих застосувань є вимогливим. Не всі стандартні протипожежні продукти для кабельних застосувань пропонують перевірене рішення в документі про дозвіл.

Заповнення кабелями: одним із важливих параметрів є так зване заповнення отвору кабелями. Для більшості виробів заповнення обмежене до 60% отвору. Причина полягає в тому, що для закриття щілин, утворених згорілими та розплавленими кабелями, потрібна достатня кількість вогнезахисного матеріалу. Правильне заповнення необхідне для зменшення ризику пожежі або короткого замикання, які можуть бути спричинені занадто великою кількістю кабелів, втиснених разом у зоні проникнення.

Кілька проходок кабелів: часто різні конфігурації кабелів (пучки, лотки, окремі кабелі) протягуються через один великий отвір. Тоді необхідно встановити адекватні вогнезахисні рішення. Тому в документах на дозвіл необхідно враховувати додаткові параметри, такі як мінімальні відстані між кабелями або від кабелів до країв ущільнення.

Змішані проходки: однією з найбільших проблем є змішане протягування мереж у великих отворах. Змішані проходки - це проходки, через які прокладаються кабелі та різні труби з різними матеріалами та ізоляцією труб. Це призводить до значних труднощів з монтажем та збільшення зусиль з координації між механічними, електричними та спеціалізованими фахівцями. Це також ускладнює належне обслуговування такої проходки. Тому однозначно рекомендується планувати менші, краще адаптовані та спеціалізовані для конкретної галузі отвори на ранній стадії. Цю потенційну проблему можна зменшити лише за допомогою свідомого та перспективного планування проходок інженерами, планувальниками або архітекторами.

Повторне прокладання або додавання кабелів: велика перевага для власників та керівників об'єктів у будівлях, де потрібне регулярне повторне прокладання або заміна кабелів (наприклад, у лікарнях, центрах обробки даних або промислових об'єктах), – це продукти, які пропонують як легкі маніпуляції з кабелями з мінімальними зусиллями та часом на модернізацію. Попередньо встановлені протипожежні гільзи розроблені для забезпечення реальних довгострокових переваг у цих випадках.

Щоб уникнути цих прихованих, але очевидних пасток, вирішальне значення має раннє планування кабельних трас та детальна специфікація бетонних протипожежних рішень для кабельних проходів.

Легкий підбір продуктів для різних проходок кабелів

Hilti пропонує різноманітні інноваційні продукти для різних ситуацій проходок кабелів, враховуючи багато важливих вимог та широку сферу застосування.

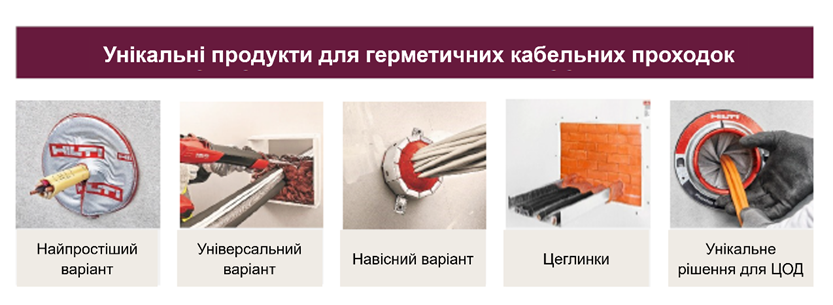

Рис. 2 Різні попередньо розроблені рішення для різних ситуацій застосування спрощують процес планування

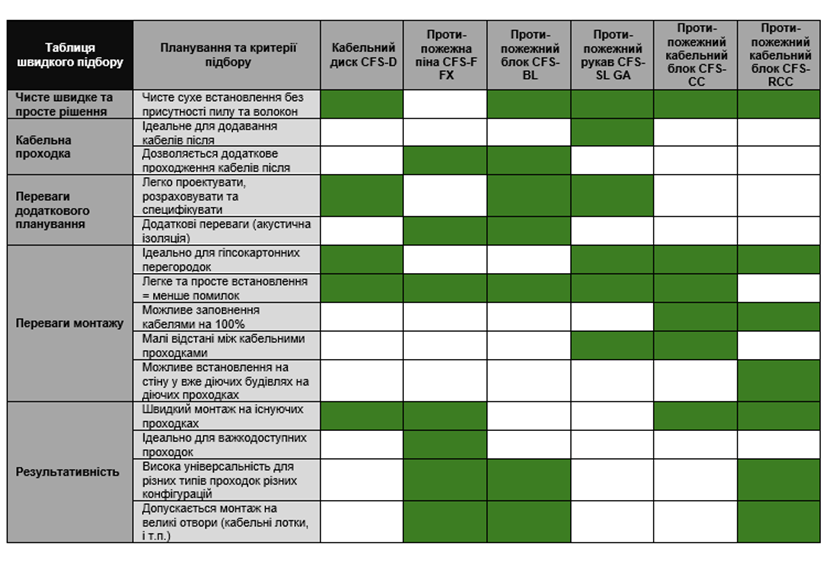

У таблиці нижче наведено простий огляд з деякими критеріями вибору (не вичерпними), щоб надати інженерам-спеціалістам принаймні деякі прості рекомендації щодо можливих переваг (зелений колір: бажано)

Таблиця 1: Вибір готових рішень Hilti залежно від основних критеріїв для інженерів

Інженерні послуги та підтримка

Завчасна специфікація продукту має вирішальне значення для запобігання помилкам і труднощам на пізніх етапах проєкту. Це особливо критично у сфері вогнезахисту та вогнетривких рішень, яка регламентується законодавчими нормами. Для архітектурних, проєктних та інженерних компаній особливо важливо мінімізувати ризики та допомогти забезпечити належне та відповідне встановлення запланованих протипожежних систем. Hilti пропонує не лише різноманітні попередньо розроблені продукти з широким діапазоном дозволів для більшості застосувань електричних кабелів, розглянутих у цій статті, але й компетентну та професійну інженерну підтримку від ранніх етапів проєктування в BIM-проєктах до підтримки на місці для керівників проєктів та монтажників.
