Представляємо новий модуль кріплення НВФ/СПОК у Hilti PROFIS Engineering
Новий модуль «Кріплення НВФ/СПОК» у PROFIS Engineering спрощує та оптимізує проєктування фасадних кріплень до бетону з урахуванням усіх ключових проєктних параметрів.
Представляємо новий модуль "Кріплення НВФ/СПОК" у Hilti PROFIS Engineering
У Hilti ми постійно розширюємо межі продуктивності інженерного проєктування. Новий модуль "Кріплення НВФ/СПОК" у PROFIS Engineering розроблений, щоб допомогти проєктувальникам фасадів та інженерам-конструкторам економити час, зменшувати кількість помилок і впевнено проєктувати системи кріплення фасадів до бетону — у межах цілісного цифрового робочого процесу.
Незалежно від того, чи працюєте ви з навісними фасадами, віконними фасадами або іншими застосуваннями, модуль "Кріплення НВФ/СПОК" підтримує вас уже на ранніх етапах проєкту. Інструмент забезпечує швидкий та інтуїтивний розрахунок анкерного кріплення фасадної конструкції до бетонних плит і стін, скорочуючи час, який витрачається на перемикання між кількома проєктними рішеннями або на ручні розрахунки. Він також допомагає враховувати монтажні допуски з самого початку, сприяючи ефективній координації між проєктуванням і виконанням робіт на будівельному майданчику.

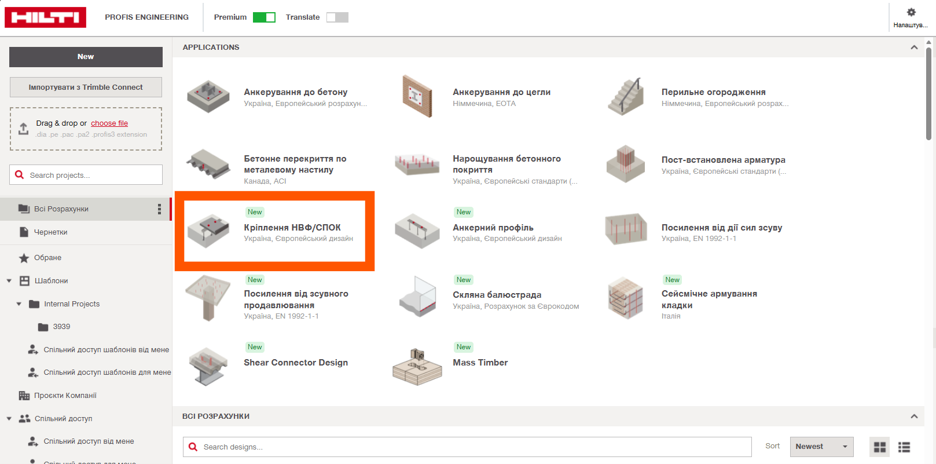

Рисунок 1: Новий модуль "Кріплення НВФ/СПОК" у PROFIS Engineering
Комплексна робота з навантаженнями — вітровими, сейсмічними та постійними
Сучасні фасадні системи як у малоповерхових, так і у висотних будівлях мають безпечно сприймати складні навантаження. Модуль "Кріплення НВФ/СПОК" підтримує введення кількох комбінацій вітрових, сейсмічних і постійних навантажень. Завдяки врахуванню всіх відповідних умов навантаження в одному місці інженери отримують більшу впевненість у тому, що їхні проєктні рішення відповідають вимогам безпеки та норм.
Проєктуйте та оптимізуйте різні рішення кріплення одночасно
Анкерні канали й надалі відіграють важливу роль у фасадному проєктуванні, забезпечуючи гнучкість для врахування допусків на майданчику та коригувань під час монтажу, особливо у випадках монолітного бетону. Такі допуски є необхідними для компенсації відхилень під час виконання робіт на будівельному майданчику.
Модуль "Кріплення НВФ/СПОК" дає змогу легко проєктувати рішення з анкерними каналами Hilti, пост-встановлюваними анкерами або традиційними рішеннями, такими як закладні пластини, враховуючи ексцентриситети та геометричні обмеження, які безпосередньо впливають на експлуатаційні характеристики та можливість монтажу. Це забезпечує оптимізовані з погляду цінності рішення, які допомагають збалансувати продуктивність, ефективність і вартість — без компромісів.
Прості специфікації для будівельного майданчика
Комплексний і зрозумілий звіт містить чітке інформування щодо вимог до монтажу на майданчику, зокрема артикул виробу, геометрію анкера та каналів, а також відстань до краю.
Сумісність зі старими проєктами PROFIS Anchor Channel
Оскільки застаріле програмне забезпечення PROFIS Anchor Channel поступово виводиться з використання в усьому світі, усі ваші наявні проєкти анкерних каналів і надалі можна відкривати та редагувати в новій платформі PROFIS Engineering.
Для застосувань анкерних каналів, таких як напрямні ліфтів, трубопровідні системи, опори кабельних лотків та інші інженерні системи будівлі, Hilti нещодавно запустила новий модуль "Анкерний Профіль", який допомагає забезпечити безперервність і гнучкість для всіх ваших проєктів. Цей модуль розроблено за тим самим робочим процесом, що й модуль "Кріплення НВФ/СПОК", тож ви можете переглянути наше навчальне відео про Кріплення НВФ/СПОК, якщо хочете дізнатися, як проєктувати застосування анкерних каналів.
Чому проєктувальники фасадів обирають PROFIS Engineering
Інтуїтивний робочий процес, адаптований до фасадних застосувань, включно з фасадними кронштейнами та монтажними допусками
Високоефективні продукти Hilti, випробувані за найвищими стандартами, із незалежними схваленнями (ETA/ESR) для прозорості та надійності
Проєктування відповідно до норм для міжнародних стандартів (наприклад, Eurocode, ACI)
Візуальний зворотний зв’язок і звітність для кращої співпраці та документування
Нові модулі "Кріплення НВФ/СПОК" та "Анкерний Профіль" відкривають переконливі нові можливості в PROFIS Engineering. Ці модулі вирізняються як одне з найсуттєвіших удосконалень нашого пакета на сьогодні, розширюючи нашу пропозицію SPEC2SITE завдяки можливості техніко-економічних переваг для навісних фасадів, інженерних систем будівлі та ліфтових застосувань на різних ринках.
Ось кілька порад, які допоможуть вам розпочати вже сьогодні!
Усі наведені нижче поради створені спеціально для модуля "Кріплення НВФ/СПОК", але також можуть використовуватися в модулі "Анкерний Профіль".
Початок роботи з новим проєктом і підключення до відповідного проєкту
У модулі "Кріплення НВФ/СПОК" у верхній частині екрана виберіть «Налаштування», введіть «Назва проєкту».Щоб вибрати розташування проєкту, виберіть проєкт зі списку або натисніть «Створити новий проєкт», назвавши його на власний розсуд. Потім натисніть «Зберегти».
Почніть із ваших типових застосувань
На вкладці ЗАСТОСУВАННЯ виберіть тип, який найкраще відповідає умовам вашого будівельного майданчика. Можна проєктувати застосування на верхній площині плит, на торці плит або навіть на кутах будівель.
Якщо потрібно спроєктувати застосування, яке не охоплене, наприклад на фронтальній поверхні стіни або знизу плити, можна безпосередньо змінити попередньо задані розміри у 3D.
Оберіть продукт, який найкраще відповідає умовам вашого будівельного майданчика
На вкладці ЗАСТОСУВАННЯ виберіть технологію кріплення. Можна одночасно вибрати кілька технологій кріплення: закладні анкерні профілі, пост-встановлювані анкери та закладні пластини. Зверніть увагу, що наразі кутові типи застосувань можливі лише із закладними анкерними профілями. Якщо вам потрібна підтримка для розрахунку таких застосувань, зверніться до нашої інженерної команди.
Щоб переглянути портфоліо у вашому регіоні, перейдіть на вкладку ПРОДУКТ. Відображене портфоліо попередньо відібране відповідно до обраної технології кріплення.
У випадку анкерних профілів портфоліо є комбінацією анкерного каналу та Т-болта. У розрахунку за Eurocode з HAC-V-30 також можна застосувати внутрішньорізьбову крильчасту гайку на Т-болті.
Геометрія кронштейна та ексцентриситет навантаження

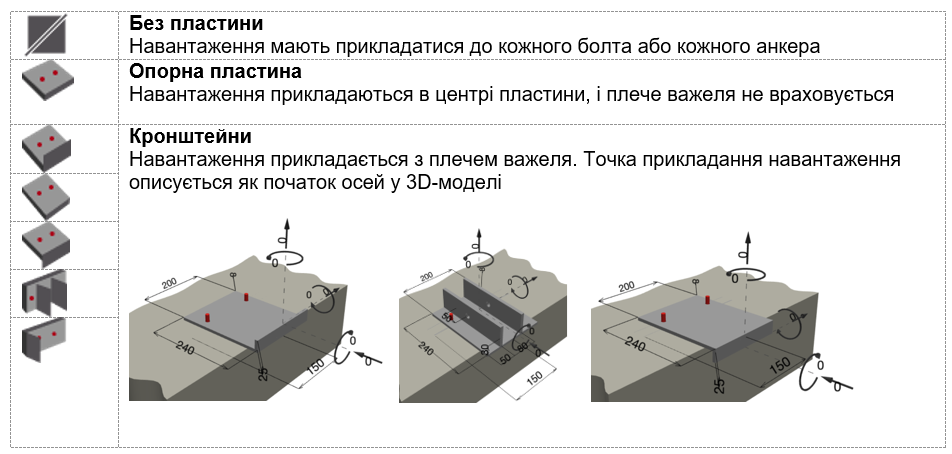

Геометрію фасадного кронштейна можна ввести у 3D-моделі. Різні варіанти кронштейнів враховують різні точки прикладання навантаження; для моделювання умов будівельного майданчика їх можна вибрати на вкладці ТИП НАВАНТАЖЕННЯ.
Коли пластина або кронштейн закріплені безпосередньо до бетону без проміжного шару, на вкладці ПЛАСТИНА виберіть «Нема консоль-монтажу». У цьому випадку елемент кріплення контактує з каналом і поверхнею бетону.
Якщо між пластиною та анкером є зазор, виберіть:
Консоль-монтаж з наливаним розчином — коли між пластиною та поверхнею бетону використовується вирівнювальний розчин. Зсувне навантаження діє з плечем важеля, але стискальні зусилля все ще передаються на бетон через елемент кріплення.
Консоль-монтаж з опорним кронштейном— елемент кріплення фіксується до анкерного каналу з плечем важеля.

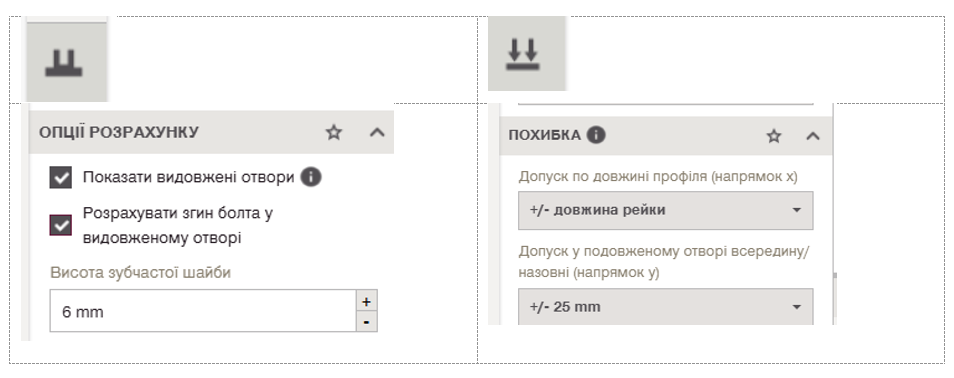

У випадку видовжених отворів, де використовується зубчаста шайба, у напрямку прорізу може враховуватися додаткове плече важеля. Довжину видовжених отворів можна змінити, перейшовши на вкладку ТИП НАВАНТАЖЕННЯ і вибравши допуск в видовжених отворах у напрямку Y.

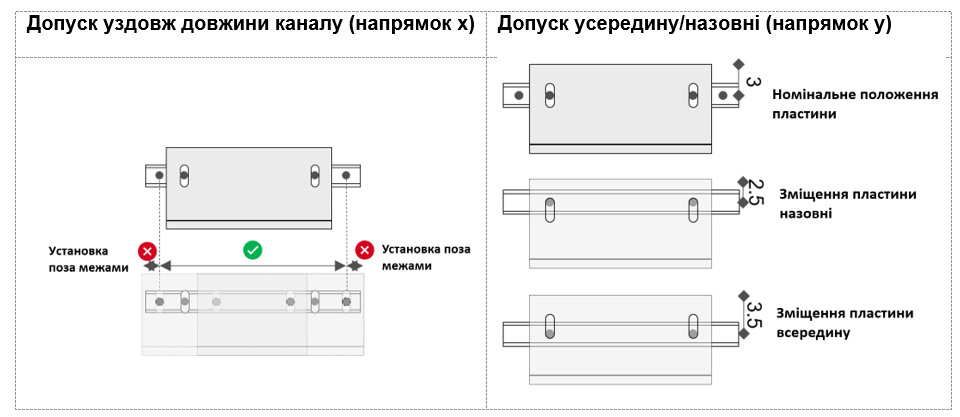

Під час вибору допуску розрахунок автоматично аналізує кілька положень кронштейна відносно кінцевих монтажних положень анкерного каналу / анкера. Нижче наведено приклад допусків, які можна врахувати для кронштейна на верхній площині плити.
Результати коефіцієнта використання наведені для найбільш несприятливого допуску. Положення, що відповідає найбільш несприятливому допуску, відображається на панелі результатів і на першій сторінці звіту. Усі види руйнування відображаються для найбільш несприятливого положення.
Розраховуйте комбінації статичних і сейсмічних навантажень одночасно
Навантаження, що діють на фасадні кронштейни, зазвичай є комбінаціями власної ваги, вітрового тиску, відсмоктування вітру та, у деяких випадках, сейсмічних навантажень. Можна одночасно розраховувати кілька комбінацій навантажень і імпортувати комбінації навантажень з електронної таблиці Excel.
Зверніть увагу, що важливо визначити всі комбінації навантажень, які відповідають сейсмічним розрахунковим випадкам.
Експортуйте зрозумілі проєктні звіти
Використовуйте функцію звіту, щоб задокументувати ваше проєктне рішення, включно з вихідними припущеннями та перевірками за нормами — це ідеально підходить для подання документації або внутрішніх перевірок.
