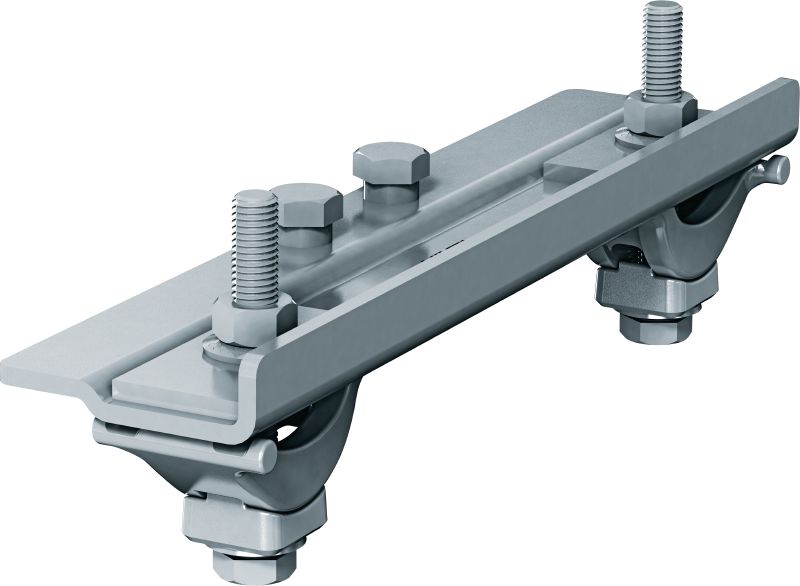

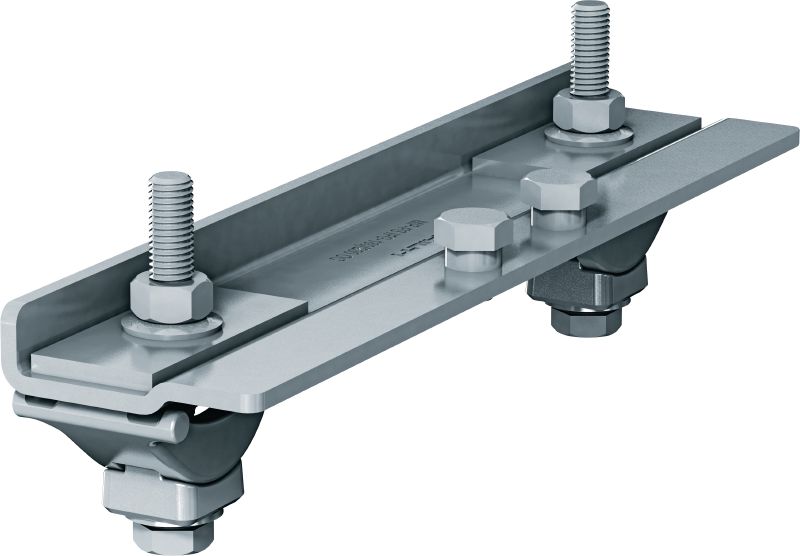

MP-PS З'єднувальний елемент для балкових фіксованих точок

Балкові з’єднувальні елементи для кріплення трубних опор MP-PS до сталевих балок

Вогнетривкість (Так/Ні): Ні
Термостійкість: -20 - 300 °C
Склад матеріалу: Струбцини (затискач для балок + сідлоподібний хомут): чавун згідно з DIN EN1562, Опорна пластина: S280GD згідно з EN10346, Прямокутна шайба: S235JR – Yield280 згідно з HN 707, Болти: сталь класу 8.8 згідно з ISO 898-1, Гайки: сталь класу 8 згідно з ISO 898-2, Упорна шайба: C60E згідно з EN10132-3, Циліндричні шайби: нержавіюча сталь X5CrNi18-10 згідно з EN10088-3

Технічна інформація

Вогнетривкість (Так/Ні)

Ні

Термостійкість

-20 - 300 °C

Склад матеріалу

Струбцини (затискач для балок + сідлоподібний хомут): чавун згідно з DIN EN1562, Опорна пластина: S280GD згідно з EN10346, Прямокутна шайба: S235JR – Yield280 згідно з HN 707, Болти: сталь класу 8.8 згідно з ISO 898-1, Гайки: сталь класу 8 згідно з ISO 898-2, Упорна шайба: C60E згідно з EN10132-3, Циліндричні шайби: нержавіюча сталь X5CrNi18-10 згідно з EN10088-3

Товщина матеріалу

Усі компоненти з листового металу: 5 мм

Остаточна обробка поверхні

Струбцини та прямокутна шайба: DIN EN ISO 1461, опорна пластина: ZM300, болти/гайки: ISO 10684, упорні шайби: ISO 10683, циліндрична шайба: нержавіюча сталь

З гарячим цинкуванням

Так

Умови навколишнього середовища

Поза приміщеннями, низьке або помірне забруднення (C3 / C4 – низьке)

Тип базового матеріалу

Модульна опора

Розмір гайкового ключа

19 мм

Товщина сталевої балки

3 - 36 mm

Товщина сталевої балки, мін.

3 мм

Товщина сталевої балки, мін. (перетворення, дюйми, дріб)

1/8 дюйм

Товщина сталевої балки, макс.

36 мм

Товщина сталевої балки, макс. (перетворення, дюйми, дріб)

1-7/16 дюйм

Документи

Функції та застосування

Функції

Більш просте встановлення – легке регулювання та повторне встановлення для кріплення трубних опор до сталевих балок
Більша безпека на робочих площадках – функція затискання дозволяє не використовувати зварювання та свердління
Компонент системи для трубних опор MP – рішення з можливістю регулювання практично для будь-якої відповідної ширини сталевих балок
Тонка конструкція – забезпечує кращий доступ у випадках, коли ізоляцію для гарячих труб потрібно обернути навколо трубної опори
Підходить для стоячого, підвісного та горизонтального або вертикального монтажу на колонах з двотаврових балок

Застосування

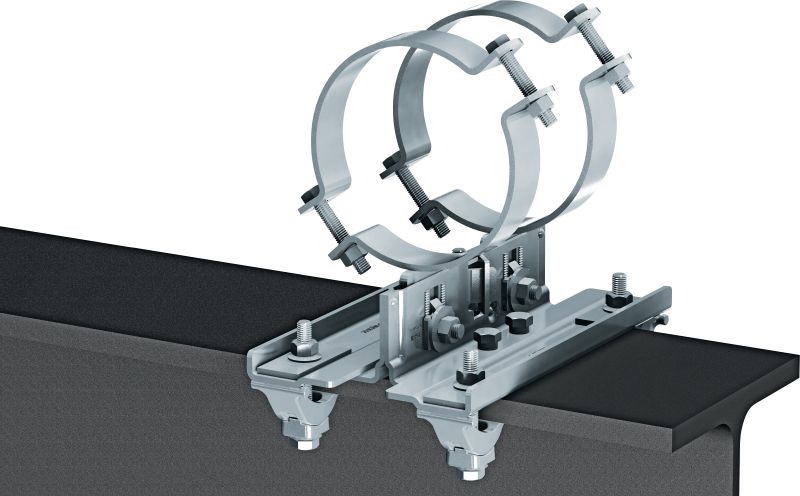

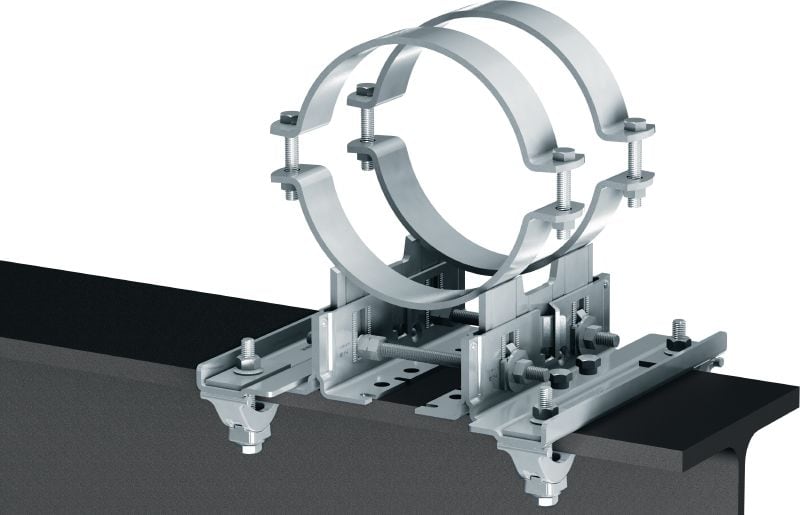

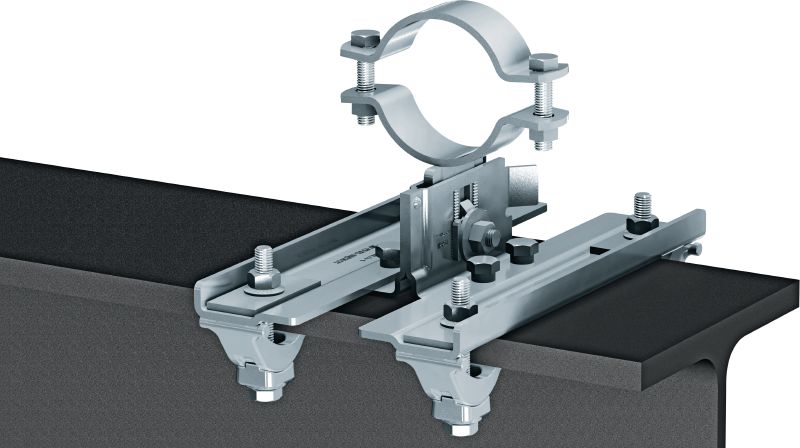

Кріплення трубних опор MP-PS, що використовуються як фіксовані точки, до сталевих балок
Рекомендується для використання у приміщеннях або поза приміщенням з низьким та помірним забрудненням (C3)

Щоб знайти інформацію про дозвільні документи або сертифікати, будь ласка, перегляньте відповідні артикули.
